Page 271 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 271

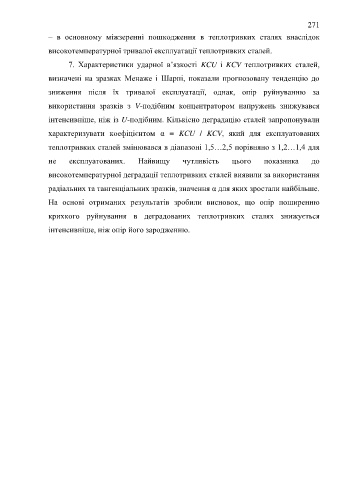

271
– в основному міжзеренні пошкодження в теплотривких сталях внаслідок
високотемпературної тривалої експлуатації теплотривких сталей.
7. Характеристики ударної в’язкості KCU і KCV теплотривких сталей,
визначені на зразках Менаже і Шарпі, показали прогнозовану тенденцію до
зниження після їх тривалої експлуатації, однак, опір руйнуванню за
використання зразків з V-подібним концентратором напружень знижувався
інтенсивніше, ніж із U-подібним. Кількісно деградацію сталей запропонували
характеризувати коефіцієнтом α = KCU / KCV, який для експлуатованих
теплотривких сталей змінювався в діапазоні 1,5…2,5 порівняно з 1,2…1,4 для
не експлуатованих. Найвищу чутливість цього показника до
високотемпературної деградації теплотривких сталей виявили за використання
радіальних та тангенціальних зразків, значення α для яких зростали найбільше.
На основі отриманих результатів зробили висновок, що опір поширенню
крихкого руйнування в деградованих теплотривких сталях знижується
інтенсивніше, ніж опір його зародженню.
