Page 273 - ЛІТЕРАТУРНИЙ ОГЛЯД

273

6.1 Причини дочасного руйнування лопаток роторів парових

турбін за впливу експлуатаційних чинників

4
До основних причин руйнування лопаток після їх короткочасної (до 10
год) експлуатаці належать інтенсивне корозійно-ерозійне зношування крайок,

неоднорідність структури та розподілу мікропошкоджень у поверхнево

зміцнених шарах лопаток, недосконалість технології зварювання. Спільним

для всіх випадків дочасно зруйнованих лопаток виявився їх низький опір

зародженню тріщин.

6.1.1 Результати обстеження зруйнованої лопатки РВТ парової

турбіни після 338 год експлуатації

Пакети лопаток регулювальної ступені РВТ із сталі 15Х11МФ-Ш (позн.1,

табл. 6.1) із попарно звареними між собою хвостовиками зруйнувалися через

338 год експлуатації в околі галтельного переходу між горизонтальними

нижніми та вертикальними частинами їх хвостовиків (рис. 6.1а). І це попри

відповідність хімічного складу сталі (табл. 6.1) вимогам регламенту.

а б в

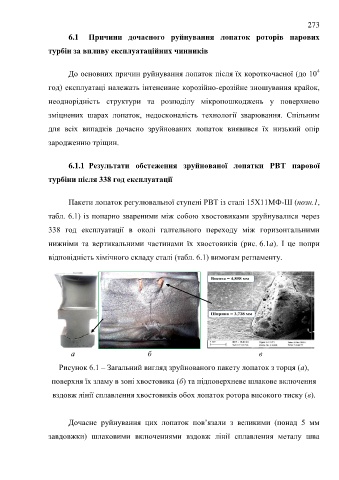

Рисунок 6.1 – Загальний вигляд зруйнованого пакету лопаток з торця (а),

поверхня їх зламу в зоні хвостовика (б) та підповерхневе шлакове включення

вздовж лінії сплавлення хвостовиків обох лопаток ротора високого тиску (в).

Дочасне руйнування цих лопаток пов’язали з великими (понад 5 мм

завдовжки) шлаковими включеннями вздовж лінії сплавлення металу шва
