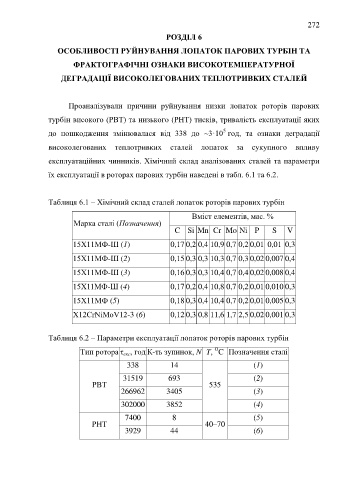

272

РОЗДІЛ 6

ОСОБЛИВОСТІ РУЙНУВАННЯ ЛОПАТОК ПАРОВИХ ТУРБІН ТА

ФРАКТОГРАФІЧНІ ОЗНАКИ ВИСОКОТЕМПЕРАТУРНОЇ

ДЕГРАДАЦІЇ ВИСОКОЛЕГОВАНИХ ТЕПЛОТРИВКИХ СТАЛЕЙ

Проаналізували причини руйнування низки лопаток роторів парових

турбін високого (РВТ) та низького (РНТ) тисків, тривалість експлуатації яких

5
до пошкодження змінювалася від 338 до ~3·10 год, та ознаки деградації
високолегованих теплотривких сталей лопаток за сукупного впливу

експлуатаційних чинників. Хімічний склад аналізованих сталей та параметри

їх експлуатації в роторах парових турбін наведені в табл. 6.1 та 6.2.

Таблиця 6.1 – Хімічний склад сталей лопаток роторів парових турбін

Вміст елементів, мас. %
Марка сталі (Позначення)
C Si Mn Cr Mo Ni P S V

15Х11МФ-Ш (1) 0,17 0,2 0,4 10,9 0,7 0,2 0,01 0,01 0,3

15Х11МФ-Ш (2) 0,15 0,3 0,3 10,3 0,7 0,3 0,02 0,007 0,4

15Х11МФ-Ш (3) 0,16 0,3 0,3 10,4 0,7 0,4 0,02 0,008 0,4

15Х11МФ-Ш (4) 0,17 0,2 0,4 10,8 0,7 0,2 0,01 0,010 0,3

15Х11МФ (5) 0,18 0,3 0,4 10,4 0,7 0,2 0,01 0,005 0,3

Х12CrNiMoV12-3 (6) 0,12 0,3 0,8 11,6 1,7 2,5 0,02 0,001 0,3

Таблиця 6.2 – Параметри експлуатації лопаток роторів парових турбін

О
Тип ротора τ , год К-ть зупинок, N T, C Позначення сталі
екс
338 14 (1)

31519 693 (2)
РВТ 535
266962 3405 (3)

302000 3852 (4)
7400 8 (5)
РНТ 40–70
3929 44 (6)
