276

зерна колишнього аустеніту. Саме розмір цих зерен визначив довжину

мартенситних кристалів. Як приклад на рис. 6.4 представлено типову

структуру хвостовикової частини пакету лопаток. В структурі ОМ хвостовиків

спостерігали поодинокі, але великі за розмірами неметалеві включення (до 12

мкм завбільшки), які звикло відносять до шкідливих структурних складових

(рис. 6.4б). Адже вони можуть слугувати концентраторами напружень в таких

елементах як лопатки парових турбін, які експлуатуються за жорстких

температурно-силових умов.

a б

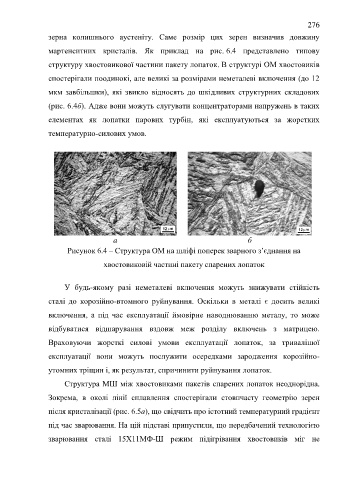

Рисунок 6.4 – Структура ОМ на шліфі поперек зварного з’єднання на

хвостовиковій частині пакету спарених лопаток

У будь-якому разі неметалеві включення можуть знижувати стійкість

сталі до корозійно-втомного руйнування. Оскільки в металі є досить великі

включення, а під час експлуатації ймовірне наводнюванню металу, то може

відбуватися відшарування вздовж меж розділу включень з матрицею.

Враховуючи жорсткі силові умови експлуатації лопаток, за тривалішої

експлуатації вони можуть послужити осередками зародження корозійно-

утомних тріщин і, як результат, спричинити руйнування лопаток.

Структура МШ між хвостовиками пакетів спарених лопаток неоднорідна.

Зокрема, в околі лінії сплавлення спостерігали стовпчасту геометрію зерен

після кристалізації (рис. 6.5а), що свідчить про істотний температурний градієнт

під час зварювання. На цій підставі припустили, що передбачений технологією

зварювання сталі 15Х11МФ-Ш режим підігрівання хвостовиків міг не
