Page 278 - ЛІТЕРАТУРНИЙ ОГЛЯД

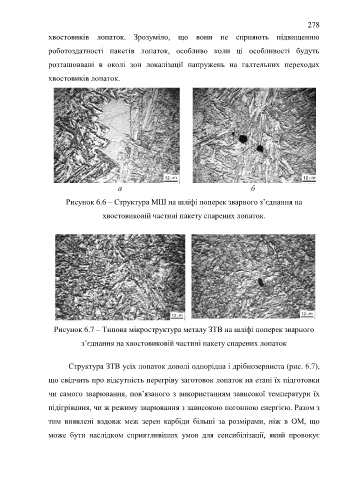

278

хвостовиків лопаток. Зрозуміло, що вони не сприяють підвищенню

роботоздатності пакетів лопаток, особливо коли ці особливості будуть

розташоввані в околі зон локалізації напружень на галтельних переходах

хвостовиків лопаток.

а б

Рисунок 6.6 – Структура МШ на шліфі поперек зварного з’єднання на

хвостовиковій частині пакету спарених лопаток.

Рисунок 6.7 – Типова мікроструктура металу ЗТВ на шліфі поперек зварного

з’єднання на хвостовиковій частині пакету спарених лопаток

Структура ЗТВ усіх лопаток доволі однорідна і дрібнозерниста (рис. 6.7),

що свідчить про відсутність перегріву заготовок лопаток на етапі їх підготовки

чи самого зварювання, пов’язаного з використанням зависокої температури їх

підігрівання, чи ж режиму зварювання з зависокою погонною енергією. Разом з

тим виявлені вздовж меж зерен карбіди більші за розмірами, ніж в ОМ, що

може бути наслідком сприятливіших умов для сенсибілізації, який провокує
