Page 274 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 274
274
(МШ) з основним металом (ОМ), які створювали додаткову концентрацію
напружень в зоні галтельних переходів на хвостовиках (рис. 6.1б, в).
6.1.1.1 Структура сталі дочасно зруйнованих лопаток РВТ
Режим термічного оброблення теплотривкої сталі 15Х11МФ-Ш
регламентується ГОСТ 19442-74-Ш, згідно вимог якого сталь спочатку
гартують від 1050…1100 °С з охолодженням на повітрі або в оливі, а потім
відпускають за температури 660…770 °С з охолодженням на повітрі.
За оптичних збільшень в перерізі пера лопатки виявили практично
однорідну структуру сорбіт-подібного перліту, яка після високого відпуску
спадкувала морфологію пакетів з паралельних кристалів рейкового
мартенситу, утворених внаслідок гартування (рис. 6.2а, б).
а б
в г

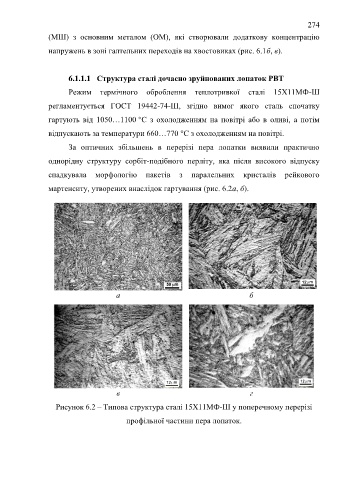

Рисунок 6.2 – Типова структура сталі 15Х11МФ-Ш у поперечному перерізі
профільної частини пера лопаток.
