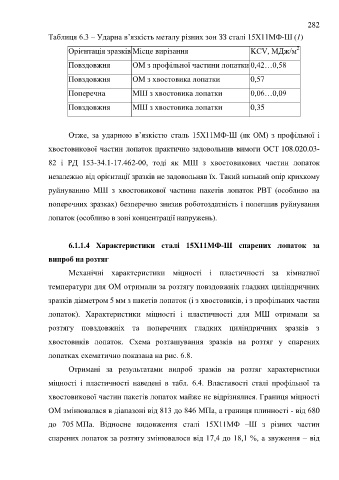

282

Таблиця 6.3 – Ударна в’язкість металу різних зон ЗЗ сталі 15Х11МФ-Ш (1)

2
Орієнтація зразків Місце вирізання KCV, МДж/м
Повздовжня ОМ з профільної частини лопатки 0,42…0,58

Повздовжня ОМ з хвостовика лопатки 0,57

Поперечна МШ з хвостовика лопатки 0,06…0,09
Повздовжня МШ з хвостовика лопатки 0,35

Отже, за ударною в’язкістю сталь 15Х11МФ-Ш (як ОМ) з профільної і

хвостовикової частин лопаток практично задовольнив вимоги ОСТ 108.020.03-

82 і РД 153-34.1-17.462-00, тоді як МШ з хвостовикових частин лопаток

незалежно від орієнтації зразків не задовольняв їх. Такий низький опір крихкому

руйнуванню МШ з хвостовикової частини пакетів лопаток РВТ (особливо на

поперечних зразках) безперечно знизив роботоздатність і полегшив руйнування

лопаток (особливо в зоні концентрації напружень).

6.1.1.4 Характеристики сталі 15Х11МФ-Ш спарених лопаток за

випроб на розтяг

Механічні характеристики міцності і пластичності за кімнатної

температури для ОМ отримали за розтягу повздовжніх гладких циліндричних

зразків діаметром 5 мм з пакетів лопаток (і з хвостовиків, і з профільних частин

лопаток). Характеристики міцності і пластичності для МШ отримали за

розтягу повздовжніх та поперечних гладких циліндричних зразків з

хвостовиків лопаток. Схема розташування зразків на розтяг у спарених

лопатках схематично показана на рис. 6.8.

Отримані за результатами випроб зразків на розтяг характеристики

міцності і пластичності наведені в табл. 6.4. Властивості сталі профільної та

хвостовикової частин пакетів лопаток майже не відрізнялися. Границя міцності

ОМ змінювалася в діапазоні від 813 до 846 МПа, а границя плинності - від 680

до 705 МПа. Відносне видовження сталі 15Х11МФ –Ш з різних частин

спарених лопаток за розтягу змінювалося від 17,4 до 18,1 %, а звуження – від
