286

а б

в г

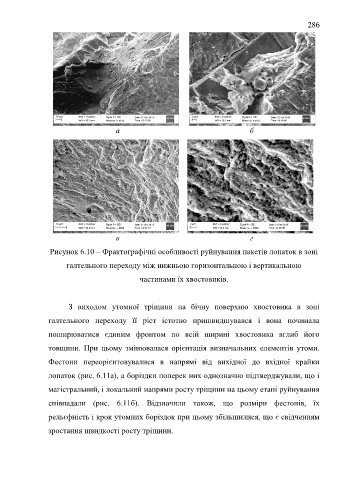

Рисунок 6.10 – Фрактографічні особливості руйнування пакетів лопаток в зоні

галтельного переходу між нижньою горизонтальною і вертикальною

частинами їх хвостовиків.

З виходом утомної тріщини на бічну поверхню хвостовика в зоні

галтельного переходу її ріст істотно пришвидшувався і вона починала

поширюватися єдиним фронтом по всій ширині хвостовика вглиб його

товщини. При цьому змінювалася орієнтація визначальних елементів утоми.

Фестони переорієнтовувалися в напрямі від вихідної до вхідної крайки

лопаток (рис. 6.11а), а боріздки поперек них однозначно підтверджували, що і

магістральний, і локальний напрями росту тріщини на цьому етапі руйнування

співпадали (рис. 6.11б). Відзначили також, що розміри фестонів, їх

рельєфність і крок утомних боріздок при цьому збільшилися, що є свідченням

зростання швидкості росту тріщини.
