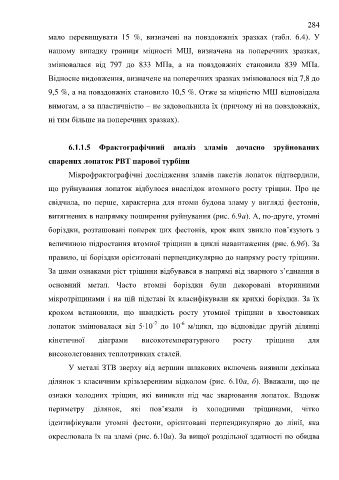

284

мало перевищувати 15 %, визначені на повздовжніх зразках (табл. 6.4). У

нашому випадку границя міцності МШ, визначена на поперечних зразках,

змінювалася від 797 до 833 МПа, а на повздовжніх становила 839 МПа.

Відносне видовження, визначене на поперечних зразках змінювалося від 7,8 до

9,5 %, а на повздовжніх становило 10,5 %. Отже за міцністю МШ відповідала

вимогам, а за пластичністю – не задовольнила їх (причому ні на повздовжніх,

ні тим більше на поперечних зразках).

6.1.1.5 Фрактографічний аналіз зламів дочасно зруйнованих

спарених лопаток РВТ парової турбіни

Мікрофрактографічні дослідження зламів пакетів лопаток підтвердили,

що руйнування лопаток відбулося внаслідок втомного росту тріщин. Про це

свідчила, по перше, характерна для втоми будова зламу у вигляді фестонів,

витягнених в напрямку поширення руйнування (рис. 6.9а). А, по-друге, утомні

боріздки, розташовані поперек цих фестонів, крок яких звикло пов’язують з

величиною підростання втомної тріщини в циклі навантаження (рис. 6.9б). За

правило, ці боріздки орієнтовані перпендикулярно до напряму росту тріщини.

За цими ознаками ріст тріщини відбувався в напрямі від зварного з’єднання в

основний метал. Часто втомні боріздки були декоровані вторинними
мікротріщинами і на цій підставі їх класифікували як крихкі боріздки. За їх

кроком встановили, що швидкість росту утомної тріщини в хвостовиках
-7
-6
лопаток змінювалася від 5∙10 до 10 м/цикл, що відповідає другій ділянці
кінетичної діаграми високотемпературного росту тріщини для
високолегованих теплотривких сталей.

У металі ЗТВ зверху від вершин шлакових включень виявили декілька

ділянок з класичним крізьзеренним відколом (рис. 6.10а, б). Вважали, що це

ознаки холодних тріщин, які виникли під час зварювання лопаток. Вздовж

периметру ділянок, які пов’язали із холодними тріщинами, чітко

ідентифікували утомні фестони, орієнтовані перпендикулярно до лінії, яка

окреслювала їх на зламі (рис. 6.10а). За вищої роздільної здатності по обидва
