Page 254 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 254

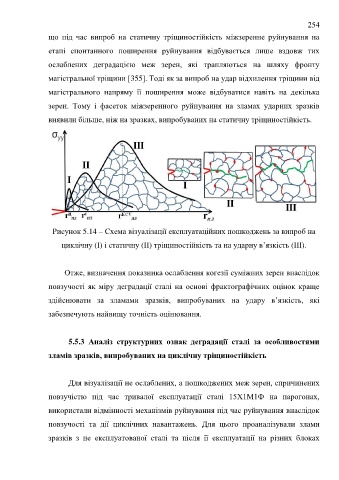

254
що під час випроб на статичну тріщиностійкість міжзеренне руйнування на
етапі спонтанного поширення руйнування відбувається лише вздовж тих
ослаблених деградацією меж зерен, які трапляються на шляху фронту
магістральної тріщини [355]. Тоді як за випроб на удар відхилення тріщини від
магістрального напряму її поширення може відбуватися навіть на декілька
зерен. Тому і фасеток міжзеренного руйнування на зламах ударних зразків
виявили більше, ніж на зразках, випробуваних на статичну тріщиностійкість.
Рисунок 5.14 – Схема візуалізації експлуатаційних пошкоджень за випроб на
циклічну (І) і статичну (ІІ) тріщиностійкість та на ударну в’язкість (ІІІ).
Отже, визначення показника ослаблення когезії суміжних зерен внаслідок
повзучості як міру деградації сталі на основі фрактографічних оцінок краще
здійснювати за зламами зразків, випробуваних на удару в’язкість, які
забезпечують найвищу точність оцінювання.
5.5.3 Аналіз структурних ознак деградації сталі за особливостями
зламів зразків, випробуваних на циклічну тріщиностійкість
Для візуалізації не ослаблених, а пошкоджених меж зерен, спричинених
повзучістю під час тривалої експлуатації сталі 15Х1М1Ф на парогонах,
використали відмінності механізмів руйнування під час руйнування внаслідок
повзучості та дії циклічних навантажень. Для цього проаналізували злами
зразків з не експлуатованої сталі та після її експлуатації на різних блоках
