Page 253 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 253

253



                          40                                            40




                          30                                            30
                         S, %                                         S, %

                          20                                            20




                          10                                            10



                            0                                            0
                                 1          2          3                      1          2           3
                                         а                                                б

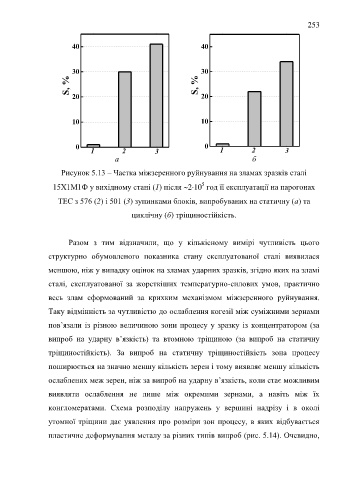

                       Рисунок 5.13 – Частка міжзеренного руйнування на зламах зразків сталі

                                                                        5
                    15Х1М1Ф у вихідному стані (1) після 210  год її експлуатації на парогонах
                     ТЕС з 576 (2) і 501 (3) зупинками блоків, випробуваних на статичну (а) та

                                               циклічну (б) тріщиностійкість.



                         Разом  з  тим  відзначили,  що  у  кількісному  вимірі  чутливість  цього

                  структурно  обумовленого  показника  стану  експлуатованої  сталі  виявилася

                  меншою, ніж у випадку оцінок на зламах ударних зразків, згідно яких на зламі

                  сталі,  експлуатованої  за  жорсткіших  температурно-силових  умов,  практично

                  весь  злам  сформований  за  крихким  механізмом  міжзеренного  руйнування.

                  Таку відмінність за чутливістю до ослаблення когезії між суміжними зернами

                  пов’язали із різною величиною зони процесу  у зразку із концентратором (за

                  випроб  на  ударну  в’язкість)  та  втомною  тріщиною  (за  випроб  на  статичну

                  тріщиностійкість).  За  випроб  на  статичну  тріщиностійкість  зона  процесу

                  поширюється на значно меншу кількість зерен і тому виявляє меншу кількість

                  ослаблених меж зерен, ніж за випроб на ударну в’язкість, коли стає можливим

                  виявляти  ослаблення  не  лише  між  окремими  зернами,  а  навіть  між  їх

                  конгломератами.  Схема  розподілу  напружень  у  вершині  надрізу  і  в  околі

                  утомної тріщини дає уявлення про розміри зон процесу, в яких відбувається

                  пластичне деформування металу за різних типів випроб (рис. 5.14). Очевидно,
   248   249   250   251   252   253   254   255   256   257   258
