Page 252 - ЛІТЕРАТУРНИЙ ОГЛЯД

252

5.5.2 Аналіз структурних ознак деградації сталі за зламами зразків,

випробуваних на статичну тріщиностійкість

Для візуалізації структурних ознак ослаблення когезії між суміжними

зернами в експлуатованій сталі 15Х1М1Ф проаналізували злами зразків,

випробуваних на статичну тріщиностійкість. В результаті прийшли до

практично такого самого висновку (як і з аналізу зламів ударних зразків) про

зростання кількості міжзеренних фасеток руйнування на фоні загалом

крізьзеренного відколу на етапі спонтанного руйнування сталі 15Х1М1Ф, що

перенесла більшу кількість зупинок блоків (рис. 5.12). Кількісна оцінка площі

зламу, що припадає на міжзеренні фрагменти, чітко показала, що їх частка на

одиничній площі зламу максимальна в металі після 576 теплозмін,

спричинених зупинками блоків (рис. 5.13а).

а б

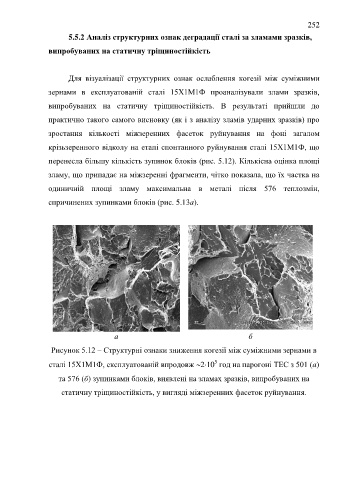

Рисунок 5.12 – Структурні ознаки зниження когезії між суміжними зернами в

5
сталі 15Х1М1Ф, експлуатованій впродовж 210 год на парогоні ТЕС з 501 (а)
та 576 (б) зупинками блоків, виявлені на зламах зразків, випробуваних на

статичну тріщиностійкість, у вигляді міжзеренних фасеток руйнування.
