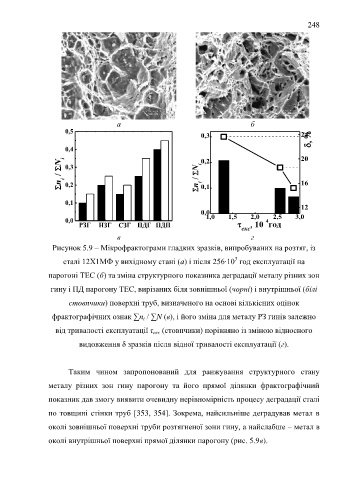

Рисунок 5.9 – Мікрофрактограми гладких зразків, випробуваних на розтяг, із

3
сталі 12Х1МФ у вихідному стані (а) і після 256∙10 год експлуатації на
парогоні ТЕС (б) та зміна структурного показника деградації металу різних зон

гину і ПД парогону ТЕС, вирізаних біля зовнішньої (чорні) і внутрішньої (білі

стовпчики) поверхні труб, визначеного на основі кількісних оцінок

фрактографічних ознак ∑n / ∑N (в), і його зміна для металу РЗ гинів залежно
i
від тривалості експлуатації τ (стовпчики) порівняно із зміною відносного
екс
видовження δ зразків після відної тривалості експлуатації (г).

Таким чином запропонований для ранжування структурного стану

металу різних зон гину парогону та його прямої ділянки фрактографічний
показник дав змогу виявити очевидну нерівномірність процесу деградації сталі

по товщині стінки труб [353, 354]. Зокрема, найсильніше деградував метал в

околі зовнішньої поверхні труби розтягненої зони гину, а найслабше – метал в

околі внутрішньої поверхні прямої ділянки парогону (рис. 5.9в).
