Page 243 - ЛІТЕРАТУРНИЙ ОГЛЯД

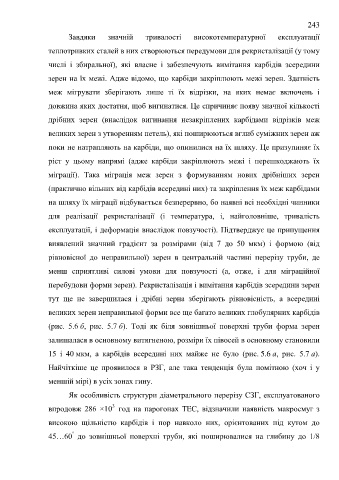

243

Завдяки значній тривалості високотемпературної експлуатації

теплотривких сталей в них створюються передумови для рекристалізації (у тому

числі і збиральної), які власне і забезпечують вимітання карбідів зсередини

зерен на їх межі. Адже відомо, що карбіди закріплюють межі зерен. Здатність

меж мігрувати зберігають лише ті їх відрізки, на яких немає включень і

довжина яких достатня, щоб вигинатися. Це спричиняє появу значної кількості

дрібних зерен (внаслідок вигинання незакріплених карбідами відрізків меж

великих зерен з утворенням петель), які поширюються вглиб суміжних зерен аж

поки не натрапляють на карбіди, що опинилися на їх шляху. Це призупиняє їх

ріст у цьому напрямі (адже карбіди закріплюють межі і перешкоджають їх

міграції). Така міграція меж зерен з формуванням нових дрібніших зерен

(практично вільних від карбідів всередині них) та закріплення їх меж карбідами

на шляху їх міграції відбувається безперервно, бо наявні всі необхідні чинники

для реалізації рекристалізації (і температура, і, найголовніше, тривалість

експлуатації, і деформація внаслідок повзучості). Підтверджує це припущення

виявлений значний градієнт за розмірами (від 7 до 50 мкм) і формою (від

рівновісної до неправильної) зерен в центральній частині перерізу труби, де

менш сприятливі силові умови для повзучості (а, отже, і для міграційної

перебудови форми зерен). Рекристалізація і вимітання карбідів зсередини зерен
тут ще не завершилася і дрібні зерна зберігають рівновісність, а всередині

великих зерен неправильної форми все ще багато великих глобулярних карбідів
(рис. 5.6 б, рис. 5.7 б). Тоді як біля зовнішньої поверхні труби форма зерен

залишалася в основному витягненою, розміри їх півосей в основному становили
15 і 40 мкм, а карбідів всередині них майже не було (рис. 5.6 а, рис. 5.7 а).

Найчіткіше це проявилося в РЗГ, але така тенденція була помітною (хоч і у

меншій мірі) в усіх зонах гину.

Як особливість структури діаметрального перерізу СЗГ, експлуатованого
3
впродовж 286 ×10 год на парогонах ТЕС, відзначили наявність макросмуг з

високою щільністю карбідів і пор навколо них, орієнтованих під кутом до
°
45…60 до зовнішньої поверхні труби, які поширювалися на глибину до 1/8
