Page 239 - ЛІТЕРАТУРНИЙ ОГЛЯД

239

ТЕС (рис. 5.4). Загалом у вихідному стані мікроструктура сталі 15Х1М1Ф була

практично не змінювалася по товщині стінки труб і середній розмір зерна

становив 30 мкм. Після тривалої експлуатації труб зерна в мікроструктурі

сталі відчутно збільшилися за розмірами. Відзначили також очевидний

градієнт за розміром зерна в діаметральному перерізі труб. Так після

експлуатації сталі з 501 зупинкою блоків середній розмір зерна біля

зовнішньої та внутрішньої поверхні труб парогону становив 112 та 97 мкм,

відповідно, а в центрі 62 мкм. Після 576 зупинок блоків, відзначили ще
більший ріст зерна, зокрема біля ЗП їх розмір досягав 160 мкм, біля ВП - 143

мкм, а в ЦП – 105 мкм.

160 1
2
3
120

d ср , мкм 80

40

0
ЗП ЦП ВП

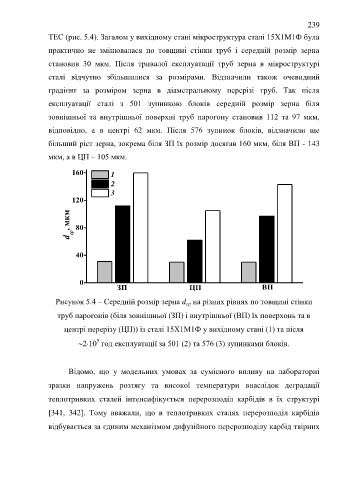

Рисунок 5.4 – Середній розмір зерна d на різних рівнях по товщині стінки
ср
труб парогонів (біля зовнішньої (ЗП) і внутрішньої (ВП) їх поверхонь та в

центрі перерізу (ЦП)) із сталі 15Х1М1Ф у вихідному стані (1) та після

5
210 год експлуатації за 501 (2) та 576 (3) зупинками блоків.

Відомо, що у модельних умовах за сумісного впливу на лабораторні

зразки напружень розтягу та високої температури внаслідок деградації
теплотривких сталей інтенсифікується перерозподіл карбідів в їх структурі

[341, 342]. Тому вважали, що в теплотривких сталях перерозподіл карбідів
відбувається за єдиним механізмом дифузійного перерозподілу карбід твірних
