237

За нашими оцінками після 576 зупинок блоків розміри таких карбідів в

сталі поблизу зовнішньої поверхні (ЗП) труби досягали 1,35 мкм. Кількість

карбідів в околі внутрішньої поверхні (ВП) труби була значно меншою

(порівняно із її ЗП), а їх розмір не перевищував 1,1 мкм. Елементи легування

все ще залишалися у твердому розчині сталі з центральної частини перерізу

(ЦП) труби і досить рідко дрібні карбіди (до 0,7 мкм) виявляли вздовж меж

зерен. Описані тенденції перерозподілу карбідів у структурі сталі, яка

перенесла 576 зупинок блоків, підтвердили також на сталі за такої самої

5
тривалості експлуатації на парогоні (210 год), але після 501 зупинки блоку.
У цьому випадку отриманий ефект деградації вирізнявся лише розмірами

карбідів. Зокрема, біля ЗП і ВП труби їх середній розмір не перевищував 0,75 і
0,65 мкм відповідно, а в ЦП стінки труби – лише 0,5 мкм.

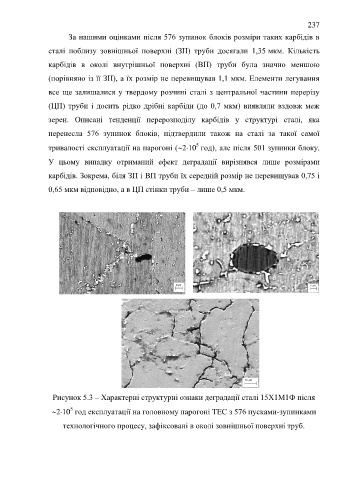

Рисунок 5.3 – Характерні структурні ознаки деградації сталі 15Х1М1Ф після

5
210 год експлуатації на головному парогоні ТЕС з 576 пусками-зупинками
технологічного процесу, зафіксовані в околі зовнішньої поверхні труб.
