Page 236 - ЛІТЕРАТУРНИЙ ОГЛЯД

236

5.2 Структурні ознаки деградації теплотривких сталей головних

парогонів ТЕС

До найчастіше вживаних кількісних структурних показників, які

визначають механічні властивості сталей, відносять розміри зерен та карбідів в

їх структурі. Адже із збільшенням цих розмірів знижується ударна в’язкість,

сталей і вони стають схильними до розтріскування [135, 223, 340].

Аналіз структури сталі 15Х1М1Ф у діаметральному перерізі труб,

5
експлуатованих впродовж210 год на парогонах, виявив суттєвий градієнт за

розмірами карбідів по товщині їх стінки (рис. 5.2). Скупчення карбідів в
основному спостерігали уздовж меж зерен чи великих неметалевих включень

(рис. 5.3a, б). Згідно з результатами мікрорентгенівського спектрального
аналізу ці карбіди мали підвищений вміст молібдену та хрому. І якщо у

вихідному стані вони як елементи заміщення розчинялися у твердому розчині

α-заліза, то після тривалої високотемпературної експлуатації завдяки

дифузійному перерозподілу елементів їх вміст у твердому розчині знижувався,

а карбіди вздовж меж зерен ставали складно легованими [341].

1,5
1
2
3

1,0
D ср , мкм

0,5

0,0
ЗП ЦП ВП

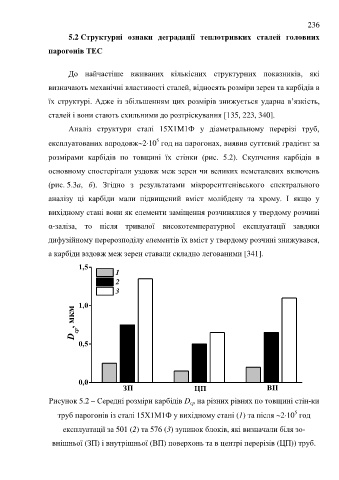

Рисунок 5.2 – Середні розміри карбідів D на різних рівнях по товщині стін-ки
ср
5
труб парогонів із сталі 15Х1М1Ф у вихідному стані (1) та після 210 год
експлуатації за 501 (2) та 576 (3) зупинок блоків, які визначали біля зо-

внішньої (ЗП) і внутрішньої (ВП) поверхонь та в центрі перерізів (ЦП)) труб.
