241

та СЗГ, тоді як в РЗГ її майже не виявляли по всій товщині стінки труби,

3
особливо в околі її зламу. Отже після 286×10 год високотемпературної
експлуатації в структурі сталі 12Х1МФ РЗГ перлітні зерна практично

трансформувалися у зерна фериту з дрібними глобулярними карбідами

всередині них.

а б

в г

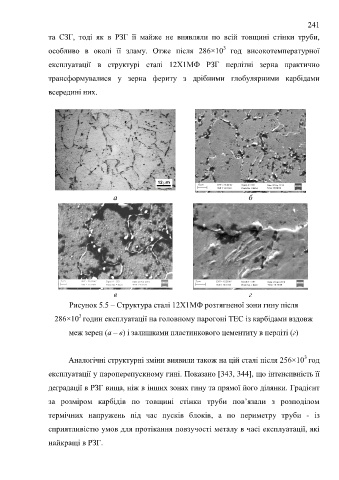

Рисунок 5.5 – Структура сталі 12Х1МФ розтягненої зони гину після

3
286×10 годин експлуатації на головному парогоні ТЕС із карбідами вздовж
меж зерен (а – в) і залишками пластинкового цементиту в перліті (г)

3
Аналогічні структурні зміни виявили також на цій сталі після 256×10 год
експлуатації у пароперепускному гині. Показано [343, 344], що інтенсивність її

деградації в РЗГ вища, ніж в інших зонах гину та прямої його ділянки. Градієнт

за розміром карбідів по товщині стінки труби пов’язали з розподілом

термічних напружень під час пусків блоків, а по периметру труби - із

сприятливістю умов для протікання повзучості металу в часі експлуатації, які

найкращі в РЗГ.
