244

перерізу стінки труби (рис. 5.8). Вздовж цих смуг розташовані великі (до 3 мкм

діаметром) майже круглі карбіди та великі пори (до 10 мкм завбільшки).

Подібно до смуг ковзання під час пластичної деформації у вершині надрізу такі

смуги виявили у двох майже взаємно перпендикулярних напрямах,

розташованих симетрично відносно центру СЗГ у діаметральному його перерізі.

На цій підставі припустили, що попри термічне оброблення труби після

формування гину, яке передбачене регламентними вимогами, метал залишився

спадково чутливим до інтенсивної пластичної деформації металу на етапі

виготовлення гину, що і послужило чинником зосередженого виділення

карбідів під час високотемпературної експлуатації саме в цих високо

деформованих смугах. Разом з тим не можна відкинути також можливість

виникнення такої зосередженої пошкодженості внаслідок перевантажень

термічного характеру. Але у будь-якому разі, зосереджену в цих смугах

пошкодженість вважали дуже небезпечним чинником негативного впливу на

роботоздатність гинів, особливо за наявності термічної утоми, якої неможливо

уникнути під час експлуатації гинів. Адже злиття цих пошкоджень у

макротріщину може відбутися миттєво за виникнення сприятливих

температурно-силових умов в перерізі стінки труб.

а б

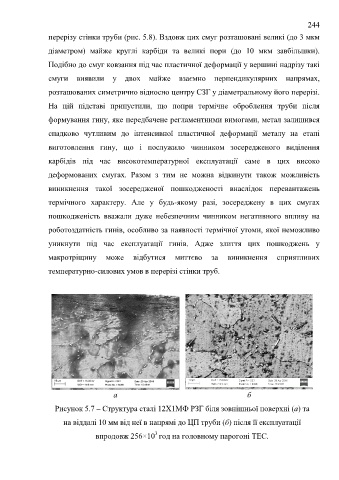

Рисунок 5.7 – Структура сталі 12Х1МФ РЗГ біля зовнішньої поверхні (а) та

на віддалі 10 мм від неї в напрямі до ЦП труби (б) після її експлуатації
3
впродовж 256×10 год на головному парогоні ТЕС.
