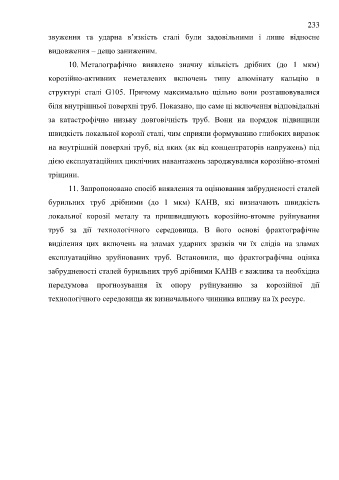

Page 233 - ЛІТЕРАТУРНИЙ ОГЛЯД
P. 233
233
звуження та ударна в’язкість сталі були задовільними і лише відносне
видовження – дещо заниженим.
10. Металографічно виявлено значну кількість дрібних (до 1 мкм)
корозійно-активних неметалевих включень типу алюмінату кальцію в
структурі сталі G105. Причому максимально щільно вони розташовувалися
біля внутрішньої поверхні труб. Показано, що саме ці включення відповідальні
за катастрофічно низьку довговічність труб. Вони на порядок підвищили
швидкість локальної корозії сталі, чим сприяли формуванню глибоких виразок
на внутрішній поверхні труб, від яких (як від концентраторів напружень) під
дією експлуатаційних циклічних навантажень зароджувалися корозійно-втомні
тріщини.
11. Запропоновано спосіб виявлення та оцінювання забрудненості сталей
бурильних труб дрібними (до 1 мкм) КАНВ, які визначають швидкість
локальної корозії металу та пришвидшують корозійно-втомне руйнування
труб за дії технологічного середовища. В його основі фрактографічне
виділення цих включень на зламах ударних зразків чи їх слідів на зламах
експлуатаційно зруйнованих труб. Встановили, що фрактографічна оцінка
забрудненості сталей бурильних труб дрібними КАНВ є важлива та необхідна
передумова прогнозування їх опору руйнуванню за корозійної дії
технологічного середовища як визначального чинника впливу на їх ресурс.
