Page 228 - ЛІТЕРАТУРНИЙ ОГЛЯД

228

корозійних пітингів. КАНВ у вигляді виключно алюмінатів кальцію

термодинамічно стійкіші і їх роль в ініціюванні локальної корозії дещо менша

ніж включень із оболонкою із сульфіду кальцію. Разом з тим відзначають

[335], що у сталях, які містять КАНВ, швидкість локальної корозії може

досягати десятків міліметрів в рік.

а б

в г

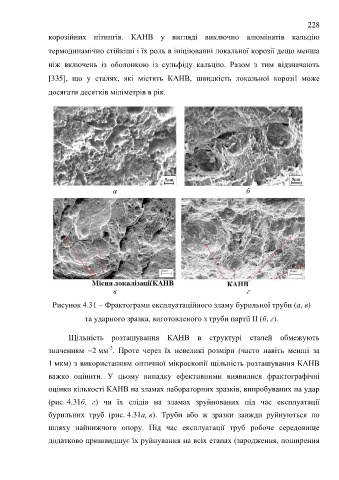

Рисунок 4.31 – Фрактограми експлуатаційного зламу бурильної труби (а, в)

та ударного зразка, виготовленого з труби партії ІІ (б, г).

Щільність розташування КАНВ в структурі сталей обмежують

-2
значенням ~2 мм . Проте через їх невеликі розміри (часто навіть менші за
1 мкм) з використанням оптичної мікроскопії щільність розташування КАНВ

важко оцінити. У цьому випадку ефективними виявилися фрактографічні
оцінки кількості КАНВ на зламах лабораторних зразків, випробуваних на удар

(рис. 4.31б, г) чи їх слідів на зламах зруйнованих під час експлуатації

бурильних труб (рис. 4.31а, в). Труби або ж зразки завжди руйнуються по

шляху найнижчого опору. Під час експлуатації труб робоче середовище

додатково пришвидшує їх руйнування на всіх етапах (зародження, поширення
