226

Подібними концентраторами напружень є також інтерметаліди [337],

руйнування конструкції відбувалося за типовим для малоциклової втоми з

високою асиметрією циклу навантаження змішаним характером докритичного

росту тріщини з формуванням розеток крихких відколів. Вважали, що їх

зародження спричинене не лише механічними навантаженнями. Адже наявні в

структурі металу КАНВ інтенсифікують не лише локальні корозійні процеси і,

відповідно, поглиблення виразок, але й полегшують стадію зародження

втомної тріщини від них як від концентраторів напружень через вплив

продуктів реакції між середовищем і металом на склад середовища в околі

осередку зародження руйнування [338].

a б

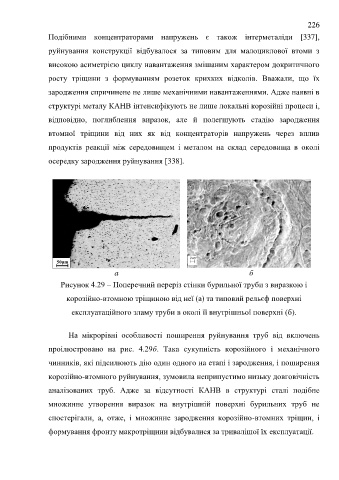

Рисунок 4.29 – Поперечний переріз стінки бурильної труби з виразкою і

корозійно-втомною тріщиною від неї (а) та типовий рельєф поверхні

експлуатаційного зламу труби в околі її внутрішньої поверхні (б).

На мікрорівні особливості поширення руйнування труб від включень

проілюстровано на рис. 4.29б. Така сукупність корозійного і механічного
чинників, які підсилюють дію один одного на етапі і зародження, і поширення

корозійно-втомного руйнування, зумовила неприпустимо низьку довговічність

аналізованих труб. Адже за відсутності КАНВ в структурі сталі подібне

множинне утворення виразок на внутрішній поверхні бурильних труб не

спостерігали, а, отже, і множинне зародження корозійно-втомних тріщин, і

формування фронту макротріщини відбувалися за тривалішої їх експлуатації.
