Page 225 - ЛІТЕРАТУРНИЙ ОГЛЯД

225

аналізованої сталі пов’язали з осередками її електрохімічної гетерогенності у

вигляді КАНВ. Локальна депасивувальна активність неметалевих включень і

надлишкових фаз є основною причиною їх впливу на локальну швидкість

корозії сталі. Вуглецеві і низьколеговані сталі звикло експлуатують в

активному стані, коли розвивається один із найнебезпечніших видів локальної

корозії – виразкова. Зокрема відомо [336], що зі збільшенням щільності

розташування КАНВ у структурі вуглецевих і низьколегованих трубних сталей

-2
від 1 до 25 мм їх швидкість корозії під час експлуатації на промислових
нафто- і газогонах зростала від 1 до 20 мм/рік, а щільність осередків локальної

корозії на сталі Ст20 впродовж 334 год випроб у розчині (моль/л: 0,17 NaCl +

-4
-3
-2
0,13 KCl + 8·10 NaHCO + 8·10 Na SO ) зростала від 1 до 45 мм .
3
4
2

a б

в г

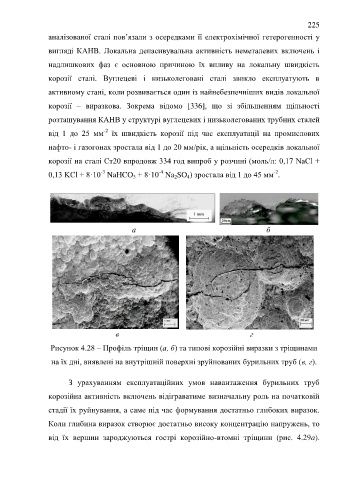

Рисунок 4.28 – Профіль тріщин (а, б) та типові корозійні виразки з тріщинами

на їх дні, виявлені на внутрішній поверхні зруйнованих бурильних труб (в, г).

З урахуванням експлуатаційних умов навантаження бурильних труб

корозійна активність включень відіграватиме визначальну роль на початковій

стадії їх руйнування, а саме під час формування достатньо глибоких виразок.

Коли глибина виразок створює достатньо високу концентрацію напружень, то

від їх вершин зароджуються гострі корозійно-втомні тріщини (рис. 4.29a).
