Page 227 - ЛІТЕРАТУРНИЙ ОГЛЯД

227

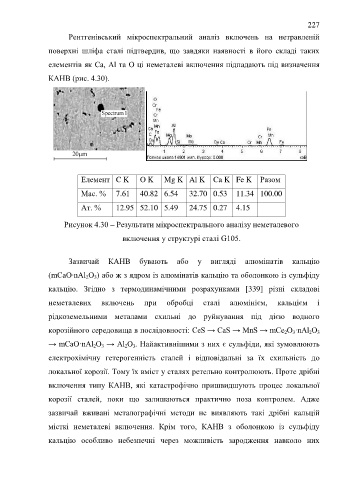

Рентгенівський мікроспектральний аналіз включень на нетравленій

поверхні шліфа сталі підтвердив, що завдяки наявності в його складі таких

елементів як Са, Аl та О ці неметалеві включення підпадають під визначення

КАНВ (рис. 4.30).

Елемент C K O K Mg K Al K Ca K Fe K Разом

Мас. % 7.61 40.82 6.54 32.70 0.53 11.34 100.00
Ат. % 12.95 52.10 5.49 24.75 0.27 4.15

Рисунок 4.30 – Результати мікроспектрального аналізу неметалевого

включення у структурі сталі G105.

Зазвичай КАНВ бувають або у вигляді алюмінатів кальцію

(mСаО∙nАl О ) або ж з ядром із алюмінатів кальцію та оболонкою із сульфіду
2
3
кальцію. Згідно з термодинамічними розрахунками [339] різні складові

неметалевих включень при обробці сталі алюмінієм, кальцієм і

рідкоземельними металами схильні до руйнування під дією водного

корозійного середовища в послідовності: CeS → CaS → MnS → mCe O ·nАl О
3
2
3
2
→ mCaO·nАl О → Аl О . Найактивнішими з них є сульфіди, які зумовлюють
3
2
2
3
електрохімічну гетерогенність сталей і відповідальні за їх схильність до
локальної корозії. Тому їх вміст у сталях ретельно контролюють. Проте дрібні
включення типу КАНВ, які катастрофічно пришвидшують процес локальної
корозії сталей, поки що залишаються практично поза контролем. Адже

зазвичай вживані металографічні методи не виявляють такі дрібні кальцій
місткі неметалеві включення. Крім того, КАНВ з оболонкою із сульфіду

кальцію особливо небезпечні через можливість зародження навколо них
