222
a б
в г

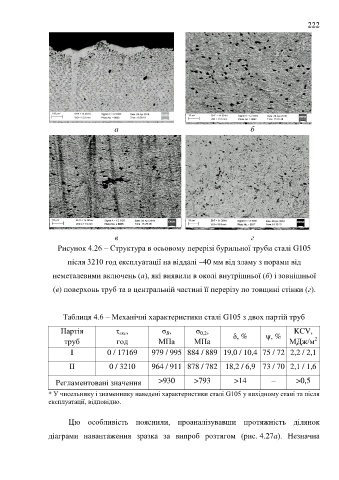

Рисунок 4.26 – Структура в осьовому перерізі бурильної труби сталі G105
після 3210 год експлуатації на віддалі ~40 мм від зламу з порами від
неметалевими включень (а), які виявили в околі внутрішньої (б) і зовнішньої
(в) поверхонь труб та в центральній частині її перерізу по товщині стінки (г).
Таблиця 4.6 – Механічні характеристики сталі G105 з двох партій труб
Партія τ , σ , σ , δ, % ψ, % KCV,
екс
В
0,2
2
труб год МПа МПа МДж/м
I 0 / 17169 979 / 995 884 / 889 19,0 / 10,4 75 / 72 2,2 / 2,1
II 0 / 3210 964 / 911 878 / 782 18,2 / 6,9 73 / 70 2,1 / 1,6
Регламентовані значення >930 >793 >14 – >0,5
* У чисельнику і знаменнику наведені характеристики сталі G105 у вихідному стані та після
експлуатації, відповідно.
Цю особливість пояснили, проаналізувавши протяжність ділянок
діаграми навантаження зразка за випроб розтягом (рис. 4.27a). Незначна
