Page 218 - ЛІТЕРАТУРНИЙ ОГЛЯД

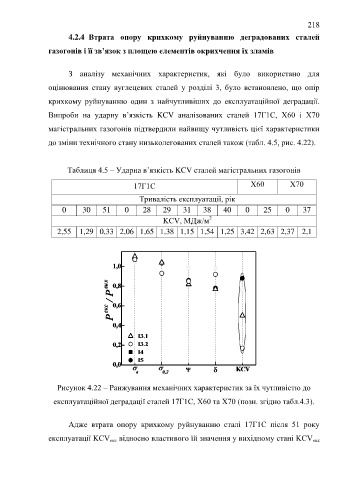

218

4.2.4 Втрата опору крихкому руйнуванню деградованих сталей

газогонів і її зв’язок з площею елементів окрихчення їх зламів

З аналізу механічних характеристик, які було використано для

оцінювання стану вуглецевих сталей у розділі 3, було встановлено, що опір

крихкому руйнуванню один з найчутливіших до експлуатаційної деградації.

Випроби на ударну в’язкість KCV аналізованих сталей 17Г1С, Х60 і Х70

магістральних газогонів підтвердили найвищу чутливість цієї характеристики

до зміни технічного стану низьколегованих сталей також (табл. 4.5, рис. 4.22).

Таблиця 4.5 – Ударна в’язкість KCV сталей магістральних газогонів

17Г1С Х60 Х70

Тривалість експлуатації, рік
0 30 51 0 28 29 31 38 40 0 25 0 37
2
KCV, MДж/м
2,55 1,29 0,33 2,06 1,65 1,38 1,15 1,54 1,25 3,42 2,63 2,37 2,1

Рисунок 4.22 – Ранжування механічних характеристик за їх чутливістю до

експлуатаційної деградації сталей 17Г1С, Х60 та Х70 (позн. згідно табл.4.3).

Адже втрата опору крихкому руйнуванню сталі 17Г1С після 51 року

експлуатації KCV відносно властивого їй значення у вихідному стані KCV
вих
екс
