Page 220 - ЛІТЕРАТУРНИЙ ОГЛЯД

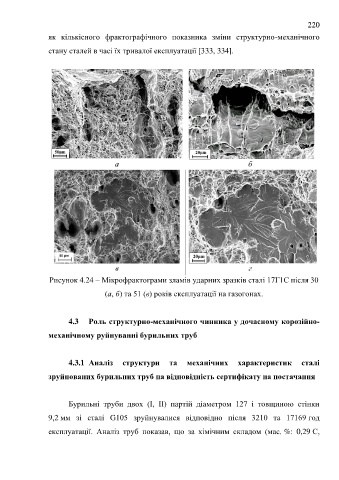

220

як кількісного фрактографічного показника зміни структурно-механічного

стану сталей в часі їх тривалої експлуатації [333, 334].

а б

в г
Рисунок 4.24 – Мікрофрактограми зламів ударних зразків сталі 17Г1С після 30

(а, б) та 51 (в) років експлуатації на газогонах.

4.3 Роль структурно-механічного чинника у дочасному корозійно-
механічному руйнуванні бурильних труб

4.3.1 Аналіз структури та механічних характеристик сталі

зруйнованих бурильних труб на відповідність сертифікату на постачання

Бурильні труби двох (І, ІІ) партій діаметром 127 і товщиною стінки

9,2 мм зі сталі G105 зруйнувалися відповідно після 3210 та 17169 год

експлуатації. Аналіз труб показав, що за хімічним складом (мас. %: 0,29 С,
