(рис. 4.21в). За високої роздільної здатності на дні цих глибоких ямок
спостерігали рельєф з характерною для перлітних зерен ламелярною структурою
чергування пластин фериту і цементиту (рис. 4.21е).
а б
в г
д е

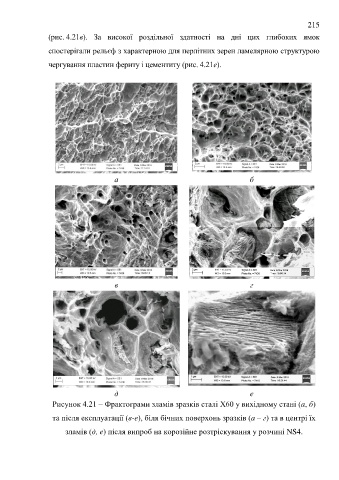

Рисунок 4.21 – Фрактограми зламів зразків сталі Х60 у вихідному стані (a, б)
та після експлуатації (в-е), біля бічних поверхонь зразків (a – г) та в центрі їх
зламів (д, е) після випроб на корозійне розтріскування у розчині NS4.
