223

ділянка цієї діаграми пов’язана з етапом рівномірного видовження зразка δ рівн

(аж до точки на діаграмі, яка відповідає максимальному навантаженню σ макс , за

якого в центрі перерізу зразка починають формуватися пори, що спричиняють

локалізацію його деформації). За наявності в сталі великої кількості

неметалевих включень опір зародженню таких пор, безумовно, знизиться. Так

через невідповідність складу включень і матриці (а, отже, і їх здатності до

деформування) знизилася величина δ рівн і, як наслідок, знизилося сумарне

значення δ. Тоді як запас пластичності цієї сталі, який залежить від довжини

ділянки діаграми навантаження зразка від моменту утворення в ньому шийки і

аж до руйнування (спадна частина діаграми після досягнення σ макс ) виявився

достатньо високим, що узгоджується із високими значеннями ψ та KCV,

визначеними для цієї сталі.

1000

800
 в , 0,2 , MПa 600

400

200

0
0 1 2 3 4 5 6
l, мм
a б

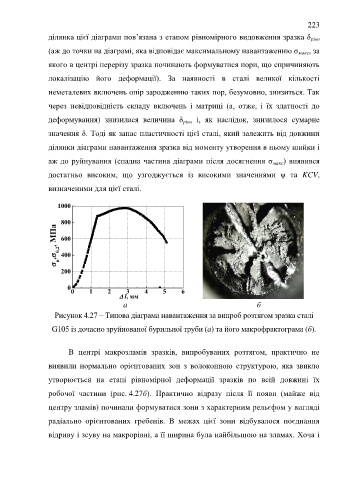

Рисунок 4.27 – Типова діаграма навантаження за випроб розтягом зразка сталі

G105 із дочасно зруйнованої бурильної труби (a) та його макрофрактограма (б).

В центрі макрозламів зразків, випробуваних розтягом, практично не

виявили нормально орієнтованих зон з волоконною структурою, яка звикло

утворюється на етапі рівномірної деформації зразків по всій довжині їх

робочої частини (рис. 4.27б). Практично відразу після її появи (майже від

центру зламів) починали формуватися зони з характерним рельєфом у вигляді

радіально орієнтованих гребенів. В межах цієї зони відбувалося поєднання

відриву і зсуву на макрорівні, а її ширина була найбільшою на зламах. Хоча і
