неструктурованих ділянок на поверхні зламу виявили округлі елементи,

аналогічні тим, що на внутрішній поверхні труби поблизу осьового ЗЗ. Дрібні

фасетки міжзеренного відколу, пов’язані з корозійним розтріскуванням,

спостерігали на їх дні (рис. 4.4б). В міру подальшого поширення тріщини

кількість таких округлих фрагментів зменшувалася, а руйнування перетинок

між ними відбувалося з ознаками значної деформації (рис. 4.4в).

а б

в г

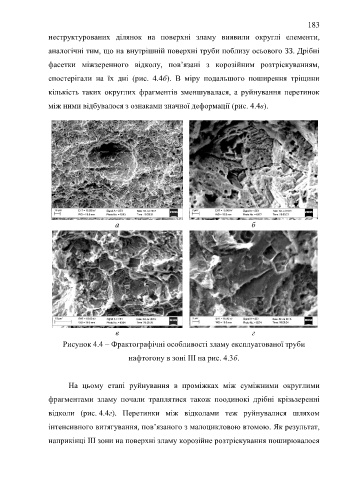

Рисунок 4.4 – Фрактографічні особливості зламу експлуатованої труби

нафтогону в зоні ІІІ на рис. 4.3б.

На цьому етапі руйнування в проміжках між суміжними округлими
фрагментами зламу почали траплятися також поодинокі дрібні крізьзеренні

відколи (рис. 4.4г). Перетинки між відколами теж руйнувалися шляхом

інтенсивного витягування, пов’язаного з малоцикловою втомою. Як результат,

наприкінці ІІІ зони на поверхні зламу корозійне розтріскування поширювалося
