Page 180 - ЛІТЕРАТУРНИЙ ОГЛЯД

180

Аналіз корозійних ушкоджень на внутрішній поверхні цієї труби в околі

зламу за вищої роздільної здатності підтвердив висновок макроаналізу, що

чим далі від зламу, тим менша їх інтенсивність [312]. Корозійні виразки

стають неглибокими і слабо окресленими (рис. 4.2a). Разом з тим виразки, які

спостерігали в околі лінії сплавлення ОМ з металом шва (МШ), були великими

(діаметром до 100 мкм) і глибокими (300…700 мкм) (рис. 4.2б).

а б

в г

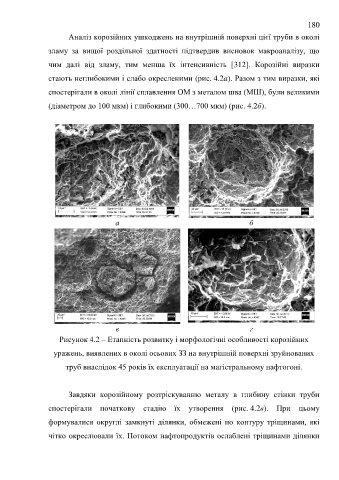

Рисунок 4.2 – Етапність розвитку і морфологічні особливості корозійних

уражень, виявлених в околі осьових ЗЗ на внутрішній поверхні зруйнованих

труб внаслідок 45 років їх експлуатації на магістральному нафтогоні.

Завдяки корозійному розтріскуванню металу в глибину стінки труби
спостерігали початкову стадію їх утворення (рис. 4.2в). При цьому

формувалися округлі замкнуті ділянки, обмежені по контуру тріщинами, які
чітко окреслювали їх. Потоком нафтопродуктів ослаблені тріщинами ділянки
