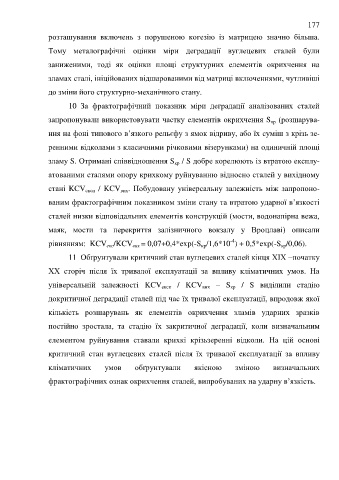

Page 177 - ЛІТЕРАТУРНИЙ ОГЛЯД

177

розташування включень з порушеною когезію із матрицею значно більша.

Тому металографічні оцінки міри деградації вуглецевих сталей були

заниженими, тоді як оцінки площі структурних елементів окрихчення на

зламах сталі, ініційованих відшарованими від матриці включеннями, чутливіші

до зміни його структурно-механічного стану.

10 За фрактографічний показник міри деградації аналізованих сталей

запропонували використовувати частку елементів окрихчення S (розшарува-
кр
ння на фоні типового в’язкого рельєфу з ямок відриву, або їх суміш з крізь зе-

ренними відколами з класичними річковими візерунками) на одиничній площі

зламу S. Отримані співвідношення S / S добре корелюють із втратою експлу-
кр
атованими сталями опору крихкому руйнуванню відносно сталей у вихідному

стані KCV експ / KCV . Побудовану універсальну залежність між запропоно-
вих
ваним фрактографічним показником зміни стану та втратою ударної в’язкості

сталей низки відповідальних елементів конструкцій (мости, водонапірна вежа,

маяк, мости та перекриття залізничного вокзалу у Вроцлаві) описали

-4
рівнянням: KCV /KCV вих = 0,07+0,4*exp(-S /1,6*10 ) + 0,5*exp(-S /0,06).
кр
екс
кр
11 Обґрунтували критичний стан вуглецевих сталей кінця ХІХ –початку
ХХ сторіч після їх тривалої експлуатації за впливу кліматичних умов. На

універсальній залежності KCV експ / KCV – S / S виділили стадію
кр
вих
докритичної деградації сталей під час їх тривалої експлуатації, впродовж якої

кількість розшарувань як елементів окрихчення зламів ударних зразків
постійно зростала, та стадію їх закритичної деградації, коли визначальним

елементом руйнування ставали крихкі крізьзеренні відколи. На цій основі
критичний стан вуглецевих сталей після їх тривалої експлуатації за впливу

кліматичних умов обґрунтували якісною зміною визначальних

фрактографічних ознак окрихчення сталей, випробуваних на ударну в’язкість.
