Page 172 - ЛІТЕРАТУРНИЙ ОГЛЯД

172

а б

Р

Р
К
К

В В

в г

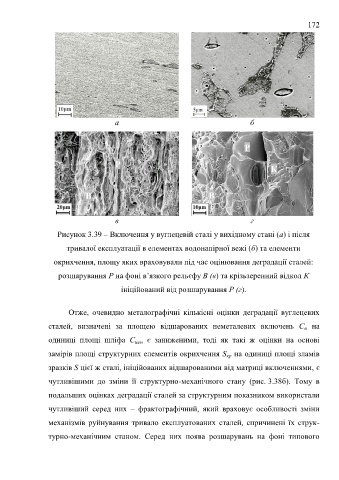

Рисунок 3.39 – Включення у вуглецевій сталі у вихідному стані (а) і після

тривалої експлуатації в елементах водонапірної вежі (б) та елементи

окрихчення, площу яких враховували під час оцінювання деградації сталей:

розшарування Р на фоні в’язкого рельєфу В (в) та крізьзеренний відкол К

ініційований від розшарування Р (г).

Отже, очевидно металографічні кількісні оцінки деградації вуглецевих
сталей, визначені за площею відшарованих неметалевих включень С на
п

одиниці площі шліфа С , є заниженими, тоді як такі ж оцінки на основі
шл
замірів площі структурних елементів окрихчення S на одиниці площі зламів
кр

зразків S цієї ж сталі, ініційованих відшарованими від матриці включеннями, є

чутливішими до зміни її структурно-механічного стану (рис. 3.38б). Тому в

подальших оцінках деградації сталей за структурним показником використали

чутливіший серед них – фрактографічний, який враховує особливості зміни

механізмів руйнування тривало експлуатованих сталей, спричинені їх струк-

турно-механічним станом. Серед них поява розшарувань на фоні типового
