167

Оскільки руйнування зразків звикло відбувається по шляху найменшого

опору (по максимально ослаблених місцях в їх поперечному перерізі), то

наднизьке значення ударної в'язкості сталі (4) пов'язали саме із наявністю в її

структурі таких великих шлакових включень. Ці включення із слабкою

когезією з матрицею поділили робочий переріз зразка на тонкі фрагменти у

вигляді смуг з непошкодженого металу між цими включеннями. І хоча на

макрорівні очевидних пошкоджень в сталі (4) не спостерігали, зате на

мікрорівні в перерізі зразка сформувалася мережа пошкоджень, сприятливо

орієнтованих у напрямі поширення руйнування. Ці пошкодження, зменшуючи

фактичний робочий переріз зразків, знижували їх здатність протидіяти

зовнішнім навантаженням. Таким чином, опір крихкому руйнуванню

практично феритної сталі (4) став таким низьким саме через мережу

структурних пошкоджень, що виникли внаслідок зниження в процесі тривалої

експлуатації сталі когезії включень з матрицею.

Spectrum 1 Spectrum 2

Елемент Wt % At % Елемент Wt % At %
O K 31.10 56.46 O K 7.12 19.82
Si K 7.47 7.72 Si K 2.91 4.61
P K 9.20 8.63 P K 1.50 2.16
Mn K 1.81 0.96 S K 4.70 6.54
Fe K 50.42 26.23 Mn K 2.60 2.11
Разом 100.00 Fe K 81.17 64.76
Разом 100.00

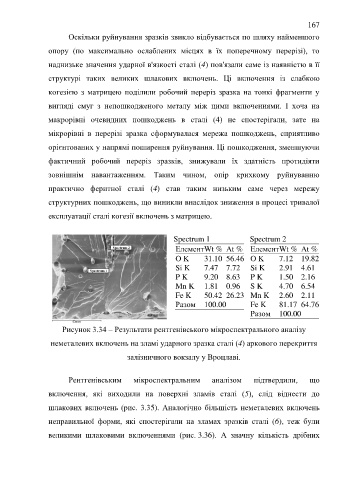

Рисунок 3.34 – Результати рентгенівського мікроспектрального аналізу

неметалевих включень на зламі ударного зразка сталі (4) аркового перекриття

залізничного вокзалу у Вроцлаві.

Рентгенівським мікроспектральним аналізом підтвердили, що

включення, які виходили на поверхні зламів сталі (5), слід віднести до

шлакових включень (рис. 3.35). Аналогічно більшість неметалевих включень

неправильної форми, які спостерігали на зламах зразків сталі (6), теж були

великими шлаковими включеннями (рис. 3.36). А значну кількість дрібних
