166

а б

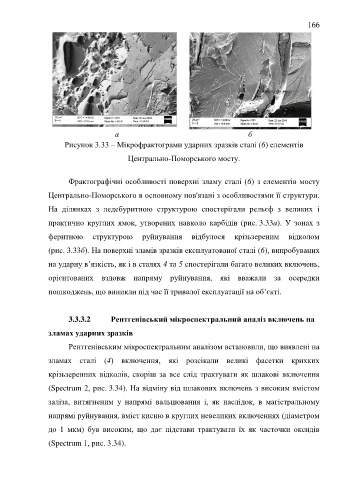

Рисунок 3.33 – Мікрофрактограми ударних зразків сталі (6) елементів

Центрально-Поморського мосту.

Фрактографічні особливості поверхні зламу сталі (6) з елементів мосту

Центрально-Поморського в основному пов'язані з особливостями її структури.

На ділянках з ледебуритною структурою спостерігали рельєф з великих і

практично круглих ямок, утворених навколо карбідів (рис. 3.33а). У зонах з

феритною структурою руйнування відбулося крізьзереним відколом

(рис. 3.33б). На поверхні зламів зразків експлуатованої сталі (6), випробуваних

на ударну в’язкість, як і в сталях 4 та 5 спостерігали багато великих включень,

орієнтованих вздовж напряму руйнування, які вважали за осередки

пошкоджень, що виникли під час її тривалої експлуатації на об’єкті.

3.3.3.2 Рентгенівський мікроспектральний аналіз включень на

зламах ударних зразків

Рентгенівським мікроспектральним аналізом встановили, що виявлені на

зламах сталі (4) включення, які розсікали великі фасетки крихких

крізьзеренних відколів, скоріш за все слід трактувати як шлакові включення

(Spectrum 2, рис. 3.34). На відміну від шлакових включень з високим вмістом

заліза, витягненим у напрямі вальцювання і, як наслідок, в магістральному

напрямі руйнування, вміст кисню в круглих невеликих включеннях (діаметром

до 1 мкм) був високим, що дає підстави трактувати їх як часточки оксидів

(Spectrum 1, рис. 3.34).
