Page 169 - ЛІТЕРАТУРНИЙ ОГЛЯД

169

мережі пошкоджень, які фрактографічно проявилися у вигляді розшарувань,

ініційованих такими великими порами навколо неметалевих включень.

Spectrum 1: Елемент Wt % At % Spectrum 1: Елемент Wt % At %
C K 2.51 10.65 C K 5.25 20.33
Si K 0.12 0.22 Si K 0.39 0.65

P K 0.33 0.54 P K 0.37 0.56
S K 0.10 0.16 S K 0.26 0.38
Fe K 96.94 88.42 Fe K 93.73 78.08
Total 100.00 Total 100.00

Spectrum 2: Елемент Wt % At % Spectrum 2: Елемент Wt % At %
O K 27.79 54.16 C K 5.72 21.89
Si K 7.41 8.23 Si K 0.15 0.25
P K 3.12 3.14 P K 0.42 0.63
Mn K 3.24 1.84 S K 0.05 0.08
Fe K 58.44 32.63 Fe K 93.66 77.15
Total 100.00 Total 100.00

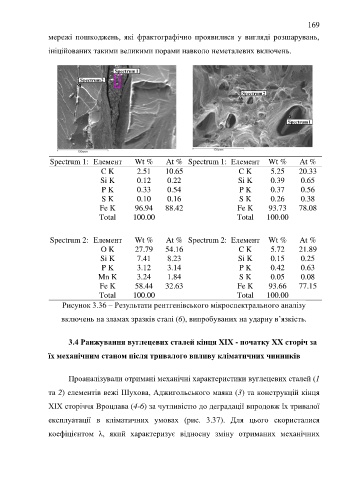

Рисунок 3.36 – Результати рентгенівського мікроспектрального аналізу
включень на зламах зразків сталі (6), випробуваних на ударну в’язкість.

3.4 Ранжування вуглецевих сталей кінця ХІХ - початку ХХ сторіч за

їх механічним станом після тривалого впливу кліматичних чинників

Проаналізували отримані механічні характеристики вуглецевих сталей (1

та 2) елементів вежі Шухова, Аджигольського маяка (3) та конструкцій кінця

ХІХ сторіччя Вроцлава (4-6) за чутливістю до деградації впродовж їх тривалої

експлуатації в кліматичних умовах (рис. 3.37). Для цього скористалися

коефіцієнтом λ, який характеризує відносну зміну отриманих механічних
