Page 168 - ЛІТЕРАТУРНИЙ ОГЛЯД

168

часточок віднесли до оксидів, які не були усунуті зі сталі під час її

виробництва. Таким чином, наявність великої кількості шлакових включень на

поверхнях зламів сталі Центрально-Поморського мосту була їх основною

особливістю. Слід також відзначити, що високий вміст вуглецю в сталі (6) в

основному ввійшов до складу дрібних карбідів довільним чином розташованих

у феритній матриці.

Spectrum 1: Елемент Wt % At % Spectrum 1: Елемент Wt % At %
C K 3.63 14.76 O K 17.06 41.07
Si K 0.84 1.46 Si K 2.53 3.47
Mn K 10.77 9.58 Fe K 80.41 55.46
Fe K 84.77 74.20 Total 100.00
Total 100.00

Spectrum 2: Елемент Wt % At % Spectrum 2: Елемент Wt % At %
C K 19.97 50.36 O K 15.53 38.25
O K 4.47 8.10 Si K 3.05 4.29
Si K 1.41 1.30 Fe K 81.42 57.46
Fe K 74.17 40.23 Total 100.00
Total 100.00

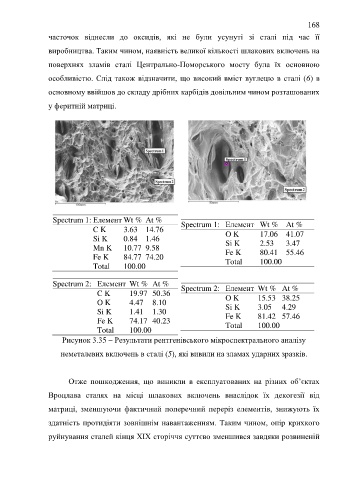

Рисунок 3.35 – Результати рентгенівського мікроспектрального аналізу
неметалевих включень в сталі (5), які вивили на зламах ударних зразків.

Отже пошкодження, що виникли в експлуатованих на різних об’єктах

Вроцлава сталях на місці шлакових включень внаслідок їх декогезії від

матриці, зменшуючи фактичний поперечний переріз елементів, знижують їх

здатність протидіяти зовнішнім навантаженням. Таким чином, опір крихкого

руйнування сталей кінця ХІХ сторіччя суттєво зменшився завдяки розвиненій
