відокремлювалися від поверхні труби, а на їх місці залишалися виразки на дні

яких чітко вирізняли дрібні фасетки міжзеренного руйнування (рис. 4.2г), на

яких ідентифікували дрібні ямки локального корозійного впливу.

Описані особливості виникнення ушкоджень у вигляді міжзеренних

фрагментів на дні виразок на внутрішній поверхні труб в околі осьових ЗЗ

слугують прямим доказом того, що зародження тріщин у трубах нафтогонів

відбувається за механізмом корозійного розтріскування у підтоварній воді.

Тріщини зароджувалися в різних місцях по довжині осьового ЗЗ від

найглибших корозійних ушкоджень, розташованих вздовж лінії сплавлення ОМ

з МШ, під підкладкою в корені шва з боку внутрішньої поверхні труби

(рис. 4.3а).

V
IV

III
II
I

а б в

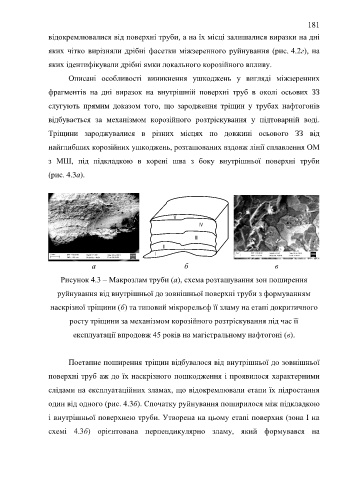

Рисунок 4.3 – Макрозлам труби (а), схема розташування зон поширення

руйнування від внутрішньої до зовнішньої поверхні труби з формуванням

наскрізної тріщини (б) та типовий мікрорельєф її зламу на етапі докритичного

росту тріщини за механізмом корозійного розтріскування під час її

експлуатації впродовж 45 років на магістральному нафтогоні (в).

Поетапне поширення тріщин відбувалося від внутрішньої до зовнішньої

поверхні труб аж до їх наскрізного пошкодження і проявилося характерними
слідами на експлуатаційних зламах, що відокремлювали етапи їх підростання

один від одного (рис. 4.3б). Спочатку руйнування поширилося між підкладкою
і внутрішньої поверхнею труби. Утворена на цьому етапі поверхня (зона І на

схемі 4.3б) орієнтована перпендикулярно зламу, який формувався на
