Page 182 - ЛІТЕРАТУРНИЙ ОГЛЯД

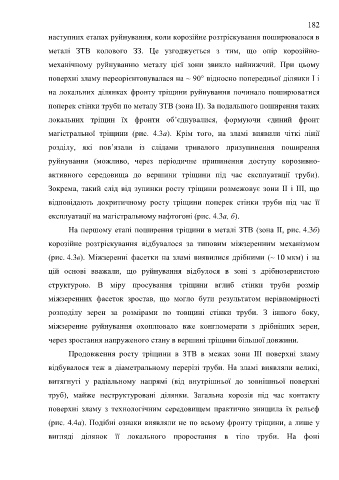

182

наступних етапах руйнування, коли корозійне розтріскування поширювалося в

металі ЗТВ колового ЗЗ. Це узгоджується з тим, що опір корозійно-

механічному руйнуванню металу цієї зони звикло найнижчий. При цьому

поверхні зламу переорієнтовувалася на ~ 90° відносно попередньої ділянки І і

на локальних ділянках фронту тріщини руйнування починало поширюватися

поперек стінки труби по металу ЗТВ (зона ІІ). За подальшого поширення таких

локальних тріщин їх фронти об’єднувалися, формуючи єдиний фронт

магістральної тріщини (рис. 4.3а). Крім того, на зламі виявили чіткі лінії

розділу, які пов’язали із слідами тривалого призупинення поширення

руйнування (можливо, через періодичне припинення доступу корозивно-

активного середовища до вершини тріщини під час експлуатації труби).

Зокрема, такий слід від зупинки росту тріщини розмежовує зони ІІ і ІІІ, що

відповідають докритичному росту тріщини поперек стінки труби під час її

експлуатації на магістральному нафтогоні (рис. 4.3а, б).

На першому етапі поширення тріщини в металі ЗТВ (зона ІІ, рис. 4.3б)

корозійне розтріскування відбувалося за типовим міжзеренним механізмом

(рис. 4.3в). Міжзеренні фасетки на зламі виявилися дрібними (~ 10 мкм) і на

цій основі вважали, що руйнування відбулося в зоні з дрібнозернистою

структурою. В міру просування тріщини вглиб стінки труби розмір
міжзеренних фасеток зростав, що могло бути результатом нерівномірності

розподілу зерен за розмірами по товщині стінки труби. З іншого боку,
міжзеренне руйнування охоплювало вже конгломерати з дрібніших зерен,

через зростання напруженого стану в вершині тріщини більшої довжини.
Продовження росту тріщини в ЗТВ в межах зони ІІІ поверхні зламу

відбувалося теж в діаметральному перерізі труби. На зламі виявляли великі,

витягнуті у радіальному напрямі (від внутрішньої до зовнішньої поверхні

труб), майже неструктуровані ділянки. Загальна корозія під час контакту

поверхні зламу з технологічним середовищем практично знищила їх рельєф

(рис. 4.4а). Подібні ознаки виявляли не по всьому фронту тріщини, а лише у

вигляді ділянок її локального проростання в тіло труби. На фоні
