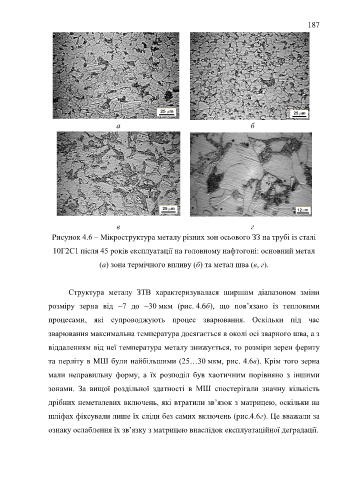

Рисунок 4.6 – Мікроструктура металу різних зон осьового ЗЗ на трубі із сталі

10Г2С1 після 45 років експлуатації на головному нафтогоні: основний метал

(a) зона термічного впливу (б) та метал шва (в, г).

Структура металу ЗТВ характеризувалася ширшим діапазоном зміни

розміру зерна від ~7 до ~30 мкм (рис. 4.6б), що пов’язано із тепловими

процесами, які супроводжують процес зварювання. Оскільки під час

зварювання максимальна температура досягається в околі осі зварного шва, а з

віддаленням від неї температура металу знижується, то розміри зерен фериту

та перліту в МШ були найбільшими (25…30 мкм, рис. 4.6в). Крім того зерна

мали неправильну форму, а їх розподіл був хаотичним порівняно з іншими

зонами. За вищої роздільної здатності в МШ спостерігали значну кількість

дрібних неметалевих включень, які втратили зв’язок з матрицею, оскільки на

шліфах фіксували лише їх сліди без самих включень (рис.4.6г). Це вважали за

ознаку ослаблення їх зв’язку з матрицею внаслідок експлуатаційної деградації.
