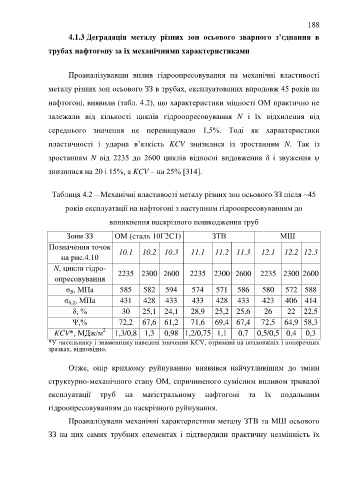

                         4.1.3 Деградація  металу  різних  зон  осьового  зварного  з’єднання  в

                  трубах нафтогону за їх механічними характеристиками



                         Проаналізувавши  вплив  гідроопресовування  на  механічні  властивості
                  металу різних зон осьового ЗЗ в трубах, експлуатованих впродовж 45 років на


                  нафтогоні, виявили (табл. 4.2), що характеристики міцності ОМ практично не
                  залежали  від  кількості  циклів  гідроопресовування  N  і  їх  відхилення  від


                  середнього  значення  не  перевищувало  1,5%.  Тоді  як  характеристики
                  пластичності  і  ударна  в’язкість  KCV  знизилися  із  зростанням  N.  Так  із


                  зростанням  N  від  2235  до  2600  циклів  відносні  видовження  δ  і  звуження  ψ

                  знизилися на 20 і 15%, а KCV – на 25% [314].


                   Таблиця 4.2 – Механічні властивості металу різних зон осьового ЗЗ після ~45

                        років експлуатації на нафтогоні з наступним гідроопресовуванням до

                                       виникнення наскрізного пошкодження труб

                        Зони ЗЗ          ОМ (сталь 10Г2C1)                  ЗТВ                    МШ
                  Позначення точок         10.1  10.2  10.3         11.1     11.2  11.3      12.1  12.2  12.3

                      на рис.4.10
                    N, цикли гідро-       2235  2300  2600          2235  2300  2600  2235  2300  2600
                    опресовування
                        σ , MПа            585     582     594      574      571  586        580     572  588
                          В
                        σ , МПа            431     428     433      433      428  433        423     406  414
                         0,2
                           δ, %             30     25,1  24,1       28,9     25,2  25,6       26      22  22,5

                           Ψ,%             72,2  67,6  61,2         71,6     69,4  67,4      72,5  64,9  58,3
                    KCV*, МДж/м      2   1,3/0,8  1,3      0,98  1,2/0,75  1,1       0,7  0,5/0,5  0,4  0,3
                  *У чисельнику і знаменнику наведені значення KCV, отримані на поздовжніх і поперечних
                  зразках, відповідно.


                         Отже,  опір  крихкому  руйнуванню  виявився  найчутливішим  до  зміни

                  структурно-механічного стану ОМ, спричиненого сумісним впливом тривалої

                  експлуатації  труб  на  магістральному  нафтогоні  та  їх  подальшим
                  гідроопресовуванням до наскрізного руйнування.

                         Проаналізували механічні характеристики металу ЗТВ та МШ осьового

                  ЗЗ  на  цих  самих  трубних  елементах  і  підтвердили  практичну  незмінність  їх
