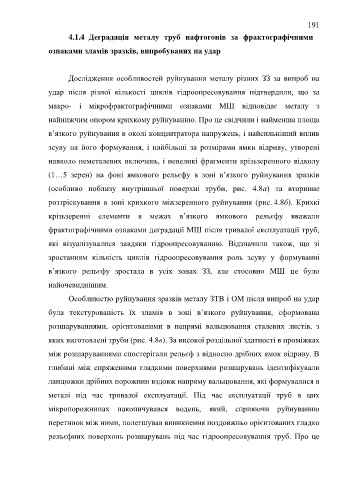

191

4.1.4 Деградація металу труб нафтогонів за фрактографічними

ознаками зламів зразків, випробуваних на удар

Дослідження особливостей руйнування металу різних ЗЗ за випроб на

удар після різної кількості циклів гідроопресовування підтвердили, що за

макро- і мікрофрактографічними ознаками МШ відповідає металу з

найнижчим опором крихкому руйнуванню. Про це свідчили і найменша площа

в’язкого руйнування в околі концентратора напружень, і найсильніший вплив

зсуву на його формування, і найбільші за розмірами ямки відриву, утворені

навколо неметалевих включень, і невеликі фрагменти крізьзеренного відколу

(1…5 зерен) на фоні ямкового рельєфу в зоні в’язкого руйнування зразків

(особливо поблизу внутрішньої поверхні труби, рис. 4.8а) та вторинне

розтріскування в зоні крихкого міжзеренного руйнування (рис. 4.8б). Крихкі

крізьзеренні елементи в межах в’язкого ямкового рельєфу вважали

фрактографічними ознаками деградації МШ після тривалої експлуатації труб,

які візуалізувалися завдяки гідроопресовуванню. Відзначили також, що зі

зростанням кількість циклів гідроопресовування роль зсуву у формуванні

в’язкого рельєфу зростала в усіх зонах ЗЗ, але стосовно МШ це було

найочевиднішим.
Особливістю руйнування зразків металу ЗТВ і ОМ після випроб на удар

була текстурованість їх зламів в зоні в’язкого руйнування, сформована
розшаруваннями, орієнтованими в напрямі вальцювання сталевих листів, з

яких виготовлені труби (рис. 4.8в). За високої роздільної здатності в проміжках
між розшаруваннями спостерігали рельєф з відносно дрібних ямок відриву. В

глибині між спряженими гладкими поверхнями розшарувань ідентифікували

ланцюжки дрібних порожнин вздовж напряму вальцювання, які формувалися в

металі під час тривалої експлуатації. Під час експлуатації труб в цих

мікропорожнинах накопичувався водень, який, сприяючи руйнуванню

перетинок між ними, полегшував виникнення поздовжньо орієнтованих гладко

рельєфних поверхонь розшарувань під час гідроопресовування труб. Про це
