Page 196 - ЛІТЕРАТУРНИЙ ОГЛЯД

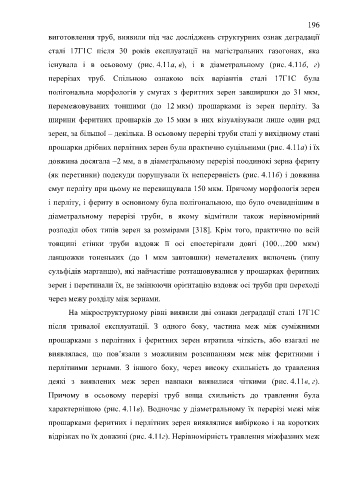

196

виготовлення труб, виявили під час досліджень структурних ознак деградації

сталі 17Г1С після 30 років експлуатації на магістральних газогонах, яка

існувала і в осьовому (рис. 4.11а, в), і в діаметральному (рис. 4.11б, г)

перерізах труб. Спільною ознакою всіх варіантів сталі 17Г1С була

полігональна морфологія у смугах з феритних зерен завширшки до 31 мкм,

перемежовуваних тоншими (до 12 мкм) прошарками із зерен перліту. За

ширини феритних прошарків до 15 мкм в них візуалізували лише один ряд

зерен, за більшої – декілька. В осьовому перерізі труби сталі у вихідному стані

прошарки дрібних перлітних зерен були практично суцільними (рис. 4.11а) і їх

довжина досягала ~2 мм, а в діаметральному перерізі поодинокі зерна фериту

(як перетинки) подекуди порушували їх неперервність (рис. 4.11б) і довжина

смуг перліту при цьому не перевищувала 150 мкм. Причому морфологія зерен

і перліту, і фериту в основному була полігональною, що було очевиднішим в

діаметральному перерізі труби, в якому відмітили також нерівномірний

розподіл обох типів зерен за розмірами [318]. Крім того, практично по всій

товщині стінки труби вздовж її осі спостерігали довгі (100…200 мкм)

ланцюжки тоненьких (до 1 мкм завтовшки) неметалевих включень (типу

сульфідів марганцю), які найчастіше розташовувалися у прошарках феритних

зерен і перетинали їх, не змінюючи орієнтацію вздовж осі труби при переході
через межу розділу між зернами.

На мікроструктурному рівні виявили дві ознаки деградації сталі 17Г1С
після тривалої експлуатації. З одного боку, частина меж між суміжними

прошарками з перлітних і феритних зерен втратила чіткість, або взагалі не
виявлялася, що пов’язали з можливим розсипанням меж між феритними і

перлітними зернами. З іншого боку, через високу схильність до травлення

деякі з виявлених меж зерен навпаки виявилися чіткими (рис. 4.11в, г).

Причому в осьовому перерізі труб вища схильність до травлення була

характернішою (рис. 4.11в). Водночас у діаметральному їх перерізі межі між

прошарками феритних і перлітних зерен виявлялися вибірково і на коротких

відрізках по їх довжині (рис. 4.11г). Нерівномірність травлення міжфазних меж
