Page 201 - ЛІТЕРАТУРНИЙ ОГЛЯД

201

зернами та відповідно, ускладнило пошкодження міжфазних меж всередині

самого перліту.

а б

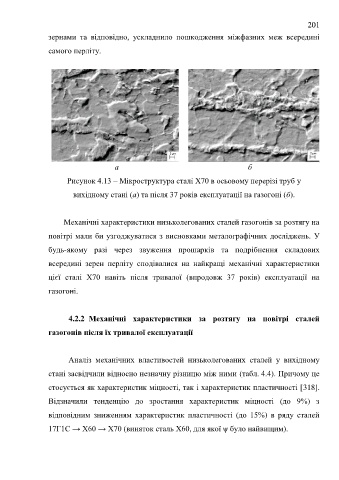

Рисунок 4.13 – Мікроструктура сталі Х70 в осьовому перерізі труб у

вихідному стані (а) та після 37 років експлуатації на газогоні (б).

Механічні характеристики низьколегованих сталей газогонів за розтягу на

повітрі мали би узгоджуватися з висновками металографічних досліджень. У

будь-якому разі через звуження прошарків та подрібнення складових

всередині зерен перліту сподівалися на найкращі механічні характеристики

цієї сталі Х70 навіть після тривалої (впродовж 37 років) експлуатації на

газогоні.

4.2.2 Механічні характеристики за розтягу на повітрі сталей

газогонів після їх тривалої експлуатації

Аналіз механічних властивостей низьколегованих сталей у вихідному

стані засвідчили відносно незначну різницю між ними (табл. 4.4). Причому це

стосується як характеристик міцності, так і характеристик пластичності [318].

Відзначили тенденцію до зростання характеристик міцності (до 9%) з

відповідним зниженням характеристик пластичності (до 15%) в ряду сталей

17Г1С → Х60 → Х70 (виняток сталь Х60, для якої ψ було найвищим).
