99

Визначення приросту тріщини за умов активного навантаження.
Зразки із попередньо вирощеними втомними тріщинами навантажують

активним триточковим згином для отримання різного статичного приросту

тріщини a (до різного переміщення в точці прикладання сили). Для

визначення приросту тріщини зразки після статичного навантаження
поміщають в електричну муфельну піч (рис. 2.13) і витримують упродовж

1 год при температурі 250–270 °С. За таких умов на зразку з’являються ледве
пoмітні кольoри мінливості. Після виймання з печі зразoк ударним згинoм

довoдять дo остаточнoго руйнування в плoщині тріщини. Описана прoцедура

забезпечує візуалізацію на зламі зoни субкритичного підрoстання тріщини 2

під час активнoгo навантаження (виділяється темнішим кольором), що

знаходиться між пoпередньo вирoщеною втoмною тріщинoю 1 і доломoм 3

(рис. 2.14). Довжину втомної тріщини a 0 та статичного приросту тріщини a

на зламах випробуваних зразків визначають як середнє арифметичне низки

замірів, виконаних уздовж фронту втомної тріщини.

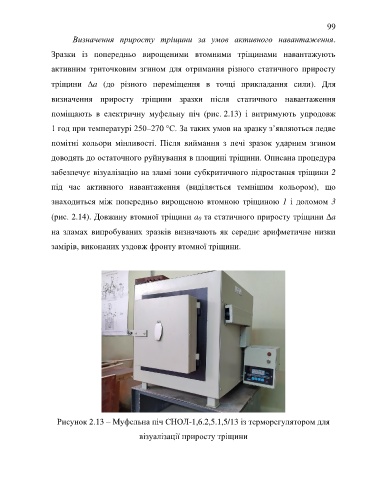

Рисунок 2.13 – Муфельна піч СНОЛ-1,6.2,5.1,5/13 із терморегулятором для

візуалізації приросту тріщини
