98
поступає від стабілізованого джерела живлення Б5-7. Машина оснащена

системою калібрування динамометра, що розміщена на плиті машини.

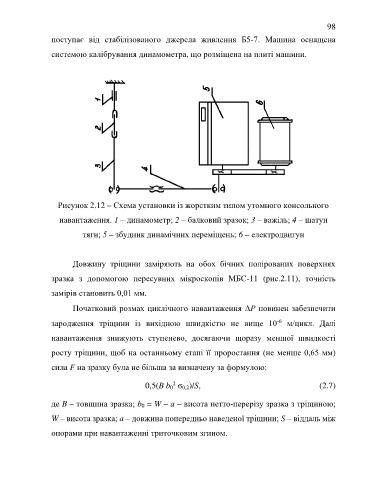

Рисунок 2.12 – Схема установки із жорстким типом утомного консольного

навантаження. 1 – динамометр; 2 – балковий зразок; 3 – важіль; 4 – шатун

тяги; 5 – збудник динамічних переміщень; 6 – електродвигун

Довжину тріщини заміряють на обох бічних полірованих поверхнях

зразка з допомогою пересувних мікроскопів МБС-11 (рис.2.11), точність

замірів становить 0,01 мм.

Початковий розмах циклічного навантаження Р повинен забезпечити

зародження тріщини із вихідною швидкістю не вище 10 м/цикл. Далі
-6
навантаження знижують ступенево, досягаючи щоразу меншої швидкості

росту тріщини, щоб на останньому етапі її проростання (не менше 0,65 мм)

сила F на зразку була не більша за визначену за формулою:

2
0,5(B b 0 σ 0,2)/S, (2.7)
де B – товщина зразка; b 0 = W – а – висота нетто-перерізу зразка з тріщиною;

W – висота зразка; а – довжина попередньо наведеної тріщини; S – віддаль між

опорами при навантаженні триточковим згином.
