93

2.6 Випробування на удар із побудовою кривих холодноламкості

Ударну в’язкість досліджуваних сталей визначали на основі випробувань

зразків на маятниковому копрі ИО – 5003 (рис. 2.6) згідно з вимогами ISO 148-
1:2016. Величина ударної в’язкості визначається роботою, витраченою на

руйнування за ударного згину зразка з надрізом, віднесеною до початкової

площі перерізу зразка у місці надрізу.

Ударну в’язкість KCV визначали згідно з [218] на зразках Шарпі з V-

подібним надрізом 45 та глибиною 2 мм (рис. 2.7).

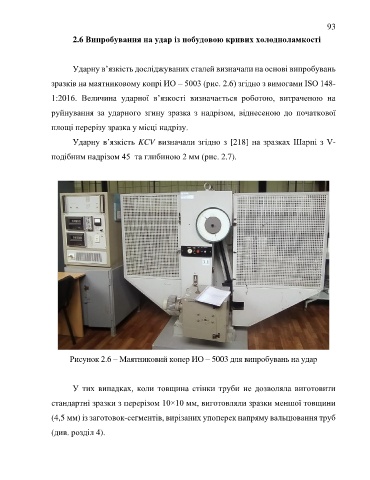

Рисунок 2.6 – Маятниковий копер ИО – 5003 для випробувань на удар

У тих випадках, коли товщина стінки труби не дозволяла виготовити

стандартні зразки з перерізом 10×10 мм, виготовляли зразки меншої товщини

(4,5 мм) із заготовок-сегментів, вирізаних упоперек напряму вальцювання труб

(див. розділ 4).
