Page 92 - Дисертація ГРЕДІЛЬ_ФМІ

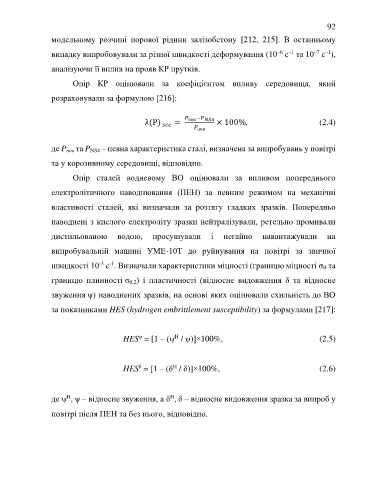

92
модельному розчині порової рідини залізобетону [212, 215]. В останньому

–7
–6
–1
–1
випадку випробовували за різної швидкості деформування (10 с та 10 с ),
аналізуючи її вплив на прояв КР прутків.
Опір КР оцінювали за коефіцієнтом впливу середовища, який

розраховували за формулою [216]:

пов − 4
λ(Р) = пов × 100%, (2.4)

де P пов та P NS4 – певна характеристика сталі, визначена за випробувань у повітрі

та у корозивному середовищі, відповідно.

Опір сталей водневому ВО оцінювали за впливом попереднього

електролітичного наводнювання (ПЕН) за певним режимом на механічні

властивості сталей, які визначали за розтягу гладких зразків. Попередньо

наводнені з кислого електроліту зразки нейтралізували, ретельно промивали

дистильованою водою, просушували і негайно навантажували на

випробувальній машині УМЕ-10Т до руйнування на повітрі за звичної

швидкості 10 с . Визначали характеристики міцності (границю міцності σВ та
-1
-3
границю плинності σ 0,2) і пластичності (відносне видовження δ та відносне

звуження ψ) наводнених зразків, на основі яких оцінювали схильність до ВО

за показниками HES (hydrogen embrittlement susceptibility) за формулами [217]:

ψ
H
HES = [1 – (ψ / ψ)]×100%, (2.5)


H
HES = [1 – ( / )]×100%, (2.6)

де ψ , ψ – відносне звуження, а  ,  – відносне видовження зразка за випроб у
H
H
повітрі після ПЕН та без нього, відповідно.
