Page 87 - Дисертація ГРЕДІЛЬ_ФМІ

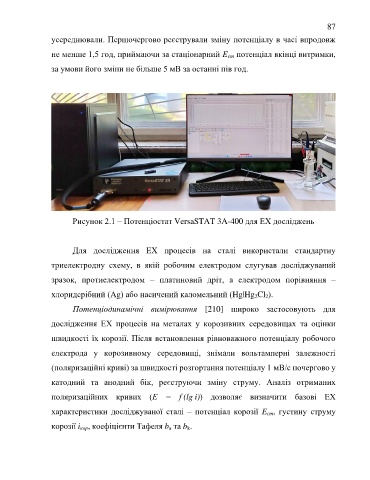

87
усереднювали. Першочергово реєстрували зміну потенціалу в часі впродовж

не менше 1,5 год, приймаючи за стаціонарний Е ст потенціал вкінці витримки,

за умови його зміни не більше 5 мВ за останні пів год.

Рисунок 2.1 – Потенціостат VersaSTAT 3A-400 для ЕХ досліджень

Для дослідження ЕХ процесів на сталі використали стандартну

триелектродну схему, в якій робочим електродом слугував досліджуваний

зразок, протиелектродом – платиновий дріт, а електродом порівняння –

хлоридсрібний (Ag) або насичений каломельний (Hg|Hg 2Cl 2).

Потенціодинамічні вимірювання [210] широко застосовують для

дослідження ЕХ процесів на металах у корозивних середовищах та оцінки

швидкості їх корозії. Після встановлення рівноважного потенціалу робочого

електрода у корозивному середовищі, знімали вольтамперні залежності

(поляризаційні криві) за швидкості розгортання потенціалу 1 мВ/с почергово у

катодний та анодний бік, реєструючи зміну струму. Аналіз отриманих

поляризаційних кривих (Е = f (lg i)) дозволяє визначити базові ЕХ

характеристики досліджуваної сталі – потенціал корозії E ст, густину струму

корозії i кор, коефіцієнти Тафеля b a та b k.
