Page 86 - Дисертація ГРЕДІЛЬ_ФМІ

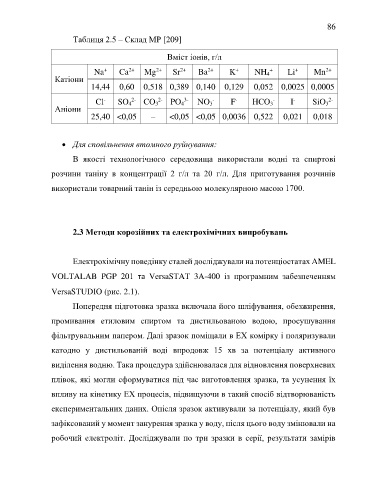

86

Таблиця 2.5 – Склад МР [209]

Вміст іонів, г/л

2+
2+
+
2+
2+
2+
+
+
+
Na Ca Mg Sr Ba K NH 4 Li Mn
Катіони
14,44 0,60 0,518 0,389 0,140 0,129 0,052 0,0025 0,0005
2-
2-
-
-
-
-
-
2-
3-
Cl SO 4 CO 3 PO 4 NO 3 F HCO 3 I SiO 3
Аніони
25,40 <0,05 – <0,05 <0,05 0,0036 0,522 0,021 0,018

• Для сповільнення втомного руйнування:
В якості технологічного середовища використали водні та спиртові
розчини таніну в концентрації 2 г/л та 20 г/л. Для приготування розчинів
використали товарний танін із середньою молекулярною масою 1700.

2.3 Методи корозійних та електрохімічних випробувань

Електрохімічну поведінку сталей досліджували на потенціостатах AMEL

VOLTALAB PGP 201 та VersaSTAT 3A-400 із програмним забезпеченням

VersaSTUDIO (рис. 2.1).
Попередня підготовка зразка включала його шліфування, обезжирення,

промивання етиловим спиртом та дистильованою водою, просушування

фільтрувальним папером. Далі зразок поміщали в ЕХ комірку і поляризували

катодно у дистильованій воді впродовж 15 хв за потенціалу активного

виділення водню. Така процедура здійснювалася для відновлення поверхневих

плівок, які могли сформуватися під час виготовлення зразка, та усунення їх

впливу на кінетику ЕХ процесів, підвищуючи в такий спосіб відтворюваність

експериментальних даних. Опісля зразок активували за потенціалу, який був

зафіксований у момент занурення зразка у воду, після цього воду змінювали на

робочий електроліт. Досліджували по три зразки в серії, результати замірів
